康佳T2510N彩电视放输出电路的工作原理

康佳T2510N彩电视放输出电路的工作原理

点击数:7716 次   录入时间:03-04 12:00:56   整理:http://www.55dianzi.com   电视机单元电路

  一、工作原理

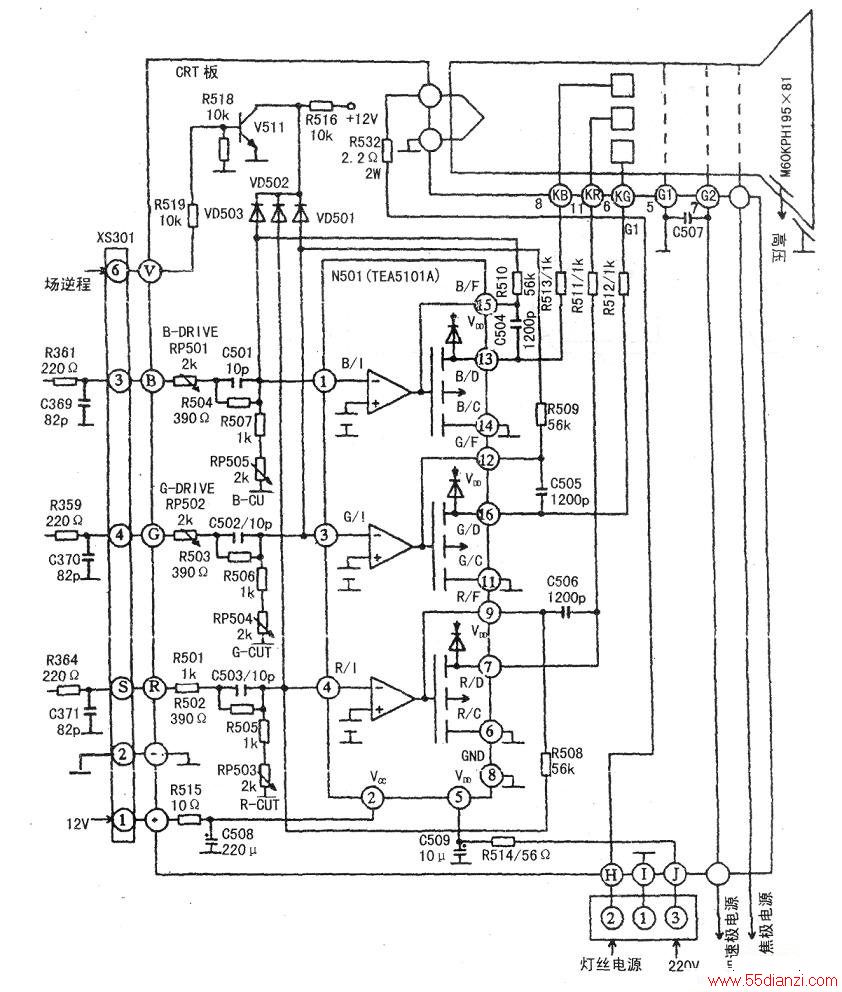

    康佳T2510N、T2512N、T2910A、T2910N视放输出电路,由厚膜集成电路TEA5101A为核心构成,如下图所示。

  二、TEA5101N厚膜块引脚功能

  TEA5150N的引脚功能,如下表所示。

 引脚 功能 1 蓝(B)基色信号输入端 2 激励放大器12 V供电端 3 绿(G)基色信号输入端 4 红(R)基色信号输入端 5 场效应放大管200 V供电端 6 R枪放大管源极接地端 7 R枪放大管漏极输出端 8 接地端 9 R枪放大器反馈输入端 10 G枪放大管漏极输出端 11 G枪放大器反馈输入端 12 G枪放大管源极接地端 13 B枪放大管漏极输出端 14 B枪放大管源极接地端 15 B枪放大器反馈输入端

  1.基本电路的工作原理

  参阅下图,由N301(TA8759AN)(41)、(42)、(43)脚输出的R、G、B基色信号通过连接器XS301的⑤、④、③脚,分别经R501、R502,可调电阻RP502、R506,可调电阻RP501、R504分压限流后,输入到TEA5150A④、③、①脚,即激励放大器的反相输入端。经激励放大电路放大后,驱动场效应放大管工作,放大后的R、G、B信号分别从场效应管漏极输出,并经TEA5150A⑦、⑩、(13)脚输出,再分别通过R511、R512、R513限流后,送到显像管三个电子枪的阴极。

  B、G枪激励放大器的反相输入端输入的基色信号的幅度由可调电阻RP501、RP502进行调节,R枪激励放大器的反相输入端输入的基色信号的幅度是固定的,所以此放大电路是以R(红基色)放大器为基准的。

  调整RP501和RP502阻值的大小也就是调整激励放大器输出的放大量,相应调整了加到显像管红枪、蓝枪信号的幅度,使三枪束电流曲线斜率近似相同,以达到调整亮平衡的目的。可调电阻RP503、RP504、RP505是暗平衡调整电位器,通过调整可使激励放大器的反相输入端直流电压发生变化,使显像管的红、绿、蓝三枪的截止电压近似相同,即使得三个枪的束电流曲线起点基本重合,以达到调整暗白平衡的目的。

  2.场消隐电路的工作原理

  在场扫描正程期间,因连接器XS301⑥脚输入负场扫描脉冲,所以V511截止,对放大电路的工作没有任何影响。在场逆程期间,由连接器XS301⑥脚输入正场扫描脉冲,经R518、R519分压后,使V511导通。V511发射极输出的电压分别通过隔离二极管VD501、VD502、VD503使激励放大电路截止,使显像管束电流达到最小,避免了场回扫线的出现。

  3.保护电路的工作原理

  在TEA5150A⑦、⑩、(13)脚内部分别通过二极管接200V供电电源(负极接200V电源),当显像管内部出现跳火,使⑦、⑩、(13)脚电压超过200V时,二极管导通,使场效应管的漏极电压被钳位在200.7V,所以避免了场效应放大管因过压而损坏。

康佳T2510N彩电视放输出电路
