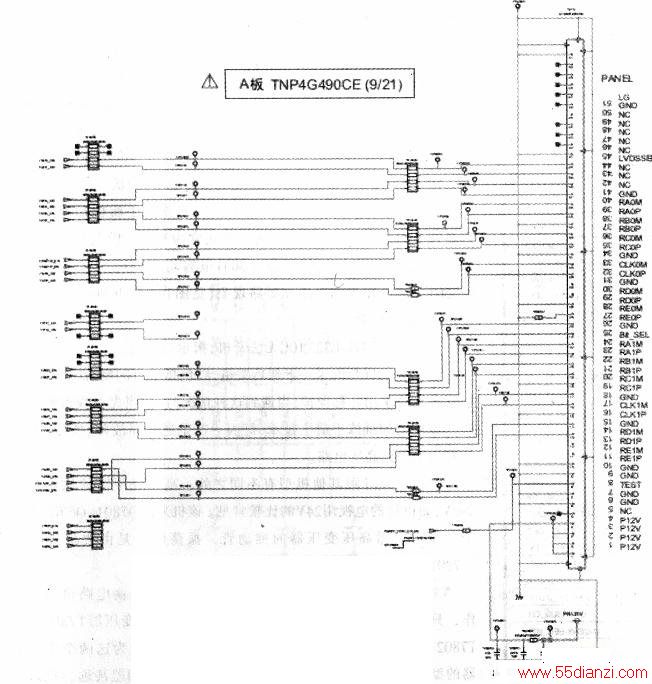

该机观看中忽然没有了图像，但声音正常。开启电视电源后看到电视指示灯亮，遥控开机发现背光灯可以点亮，有伴音。用万用表．测量电源板输出．电压都正常，这就把故障锁定在主板和逻辑板上。为了准确判断是主板还是逻辑板的问题，测量主板上的LVDS线的插排(下图)，A15的第①~④脚是12V电源，是主板通过插排向逻辑板提供的，⑧脚是屏幕测试模式控制脚，该脚在电视正常工作时为OV，剩下的第13～40脚是信号脚，信号脚送出的电压为交流信号，但是测量有1.2V直流电压，经仔细检测核对全部正常，怀疑逻辑板有故障。代换逻辑板后屏幕有了显示，插上机顶盒信号图声正常，故障排除。
