此机接通电源不开机，同时红灯闪耀11次c查看维修手册，红灯闪耀11次是FAN保护，所以应该查FAN-SOS电路。松下的电视保护功能齐全，有故障时会保护停机，然后给出红灯闪耀的次数来指示故障的大概位置，但在实际维修中，经常也会遇到指示不准的情况。首先检查集成电路IC4700第27脚的电压，如果是高电平则可以确认是FAN保护，如果不是高电平则有可能是集成电路IC4150工作不正常造成，FAN-SOS信号是从集成电路IC4150第14脚输出的，检查集成电路IC4150第14脚输出为低电平，查外围未见短路现象，于是更换IC4150，电视点亮，接上机顶盒信号后，图像正常，故障排除。

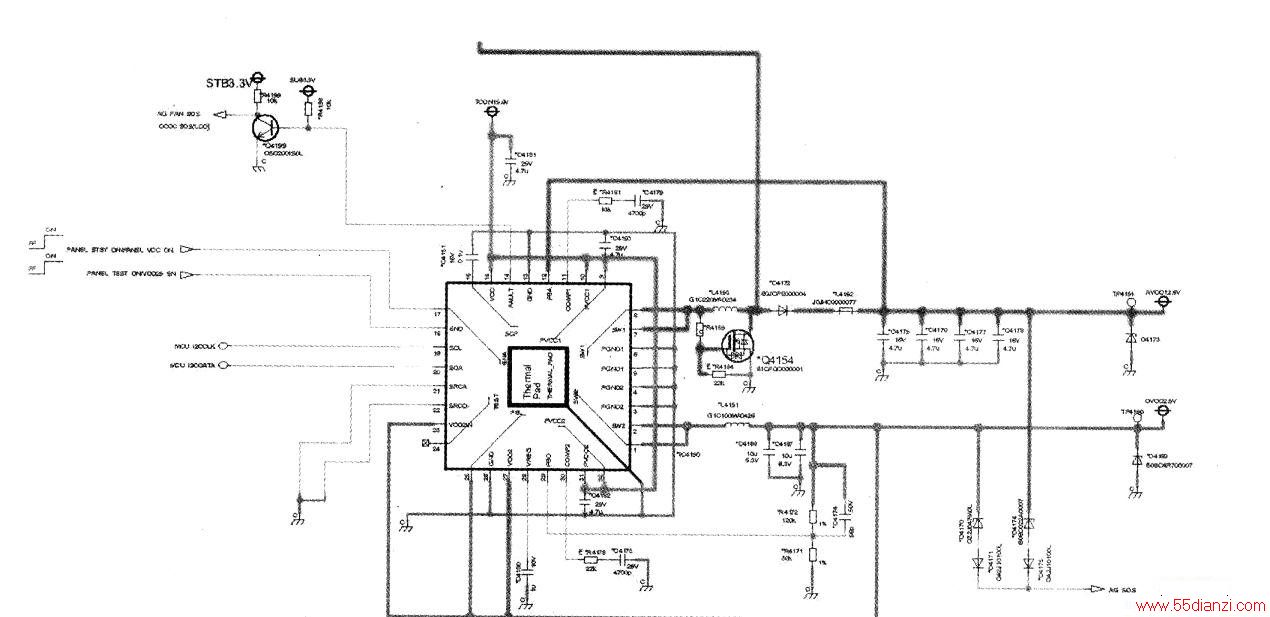

备注：集成电路IC4150是逻辑板电路的电压转换电路，第15脚输入15.6V，第⑦脚和第⑧脚输出12.6V；第①脚和第②脚输出2.5V，具体电路见下图。
