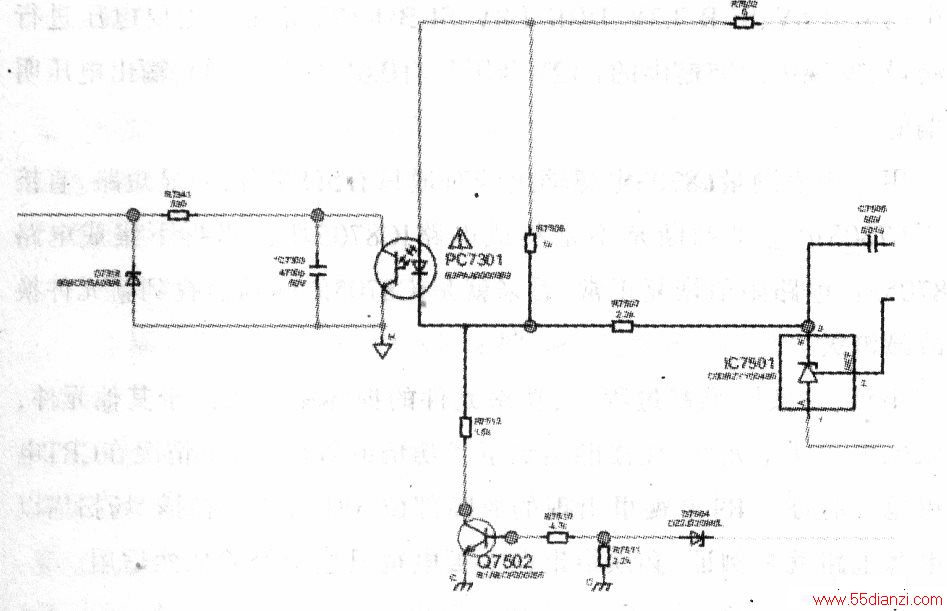

送电观察红灯无规律闪亮,先查电源板各路电压,发现待机电压P2插座的第①脚由SV变为3.8V,而第③、④、⑤脚的16V电压变为12V,看来故障出在电源板,上述电源不仅仅偏低而且还有波动。先查保护管Q7502已经导通,由于保护管导通而输出电压并不高,应该是保护误动作。把稳压二极管D7504拆下来送电,Q7502基极还是有导通电压(见下图),百思不得其解,仔细观察发现D7504的下面有红色的胶,停电用小刀清理了红胶,电视恢复正常。为了安全起见,把D7504重新焊接回电路,试机故障排除。
该电路功能是当输出电压升高时,高电压会击穿D7504二极管,击穿电压加到Q7502的基极上,Q7502导通,使PC7301的二极管端导通,PC7301内的三极管接受到光信号导通拉低IC7301的②脚电压,降低IC7301的振荡频率,使开关管的导通时间减小,达到降低输出电压的目的。
