由于本机故障是不开机,指示灯也不亮。首先检测电源板的插座P5的第22脚和第23脚电压为OV,明显不正确,而其他脚也无电压,二极管D818和D819负极也无输出电压,可判断电源板故障。

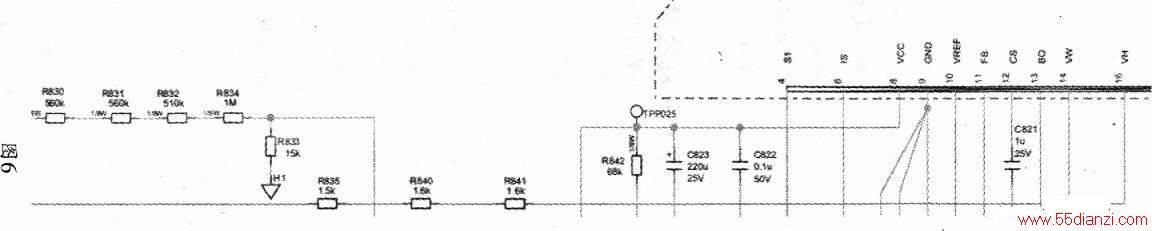

测IC801的23脚为410V正常,13脚电压为0V,怀疑集成电路IC801损坏,更换集成电路IC801后故障依旧。细查IC801的外围附属电路,当检测到R832时,发现阻值是无穷大,正常应该是510kΩ(见下图)。由于电阻R832给IC801提供启动电压,R832坏使IC801无法启动,开关电源无输出,导致本机三无。更换R832后,故障排除。
