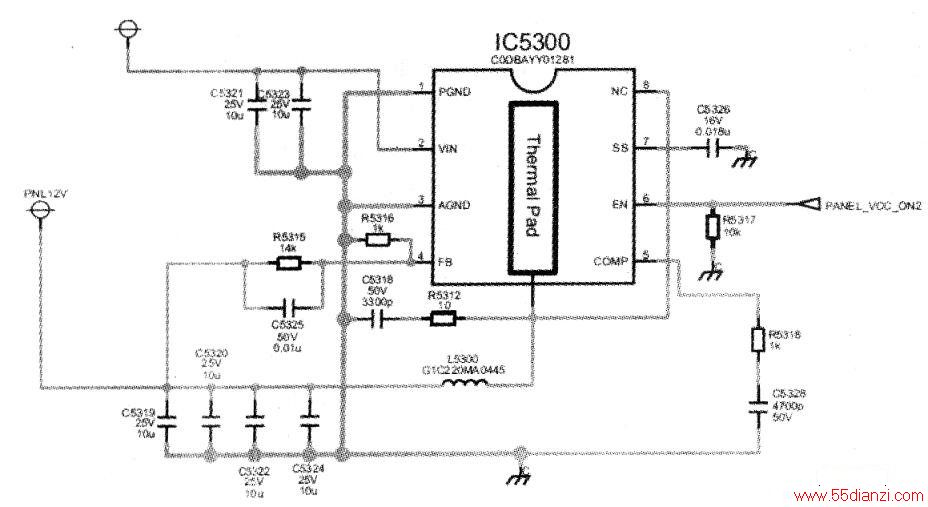

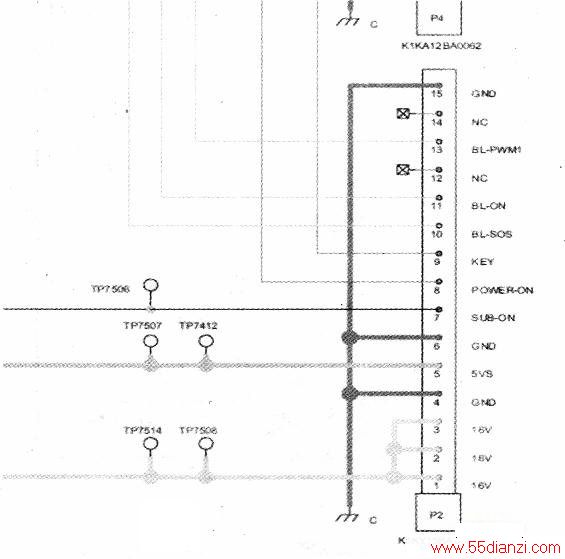

根据现象,此机是属于无电源故障。开机先测量电源板瞬间P2的⑤脚发现有较低电压,断开电源板和主板的连接,P2的第⑤脚电压恢复正常,看来待机电路工作正常。在检查P2的第①脚、②脚和③脚时发现对她电阻值是85Ω(见上图),有些偏小,断开负载测量电压是16V,此电压是给主板DC/DC转换电路供电。故障很可能在主板DC/DC转换电路上,故再逐一检查16V供电的DC/DC转换集成电路,最后发现集成电路IC5300不正常(见下图),试更换IC5300后电视恢复正常,故障排除。
本文关键字:松下 电源 不能开机,维修资料 - 电视机 - 不能开机
