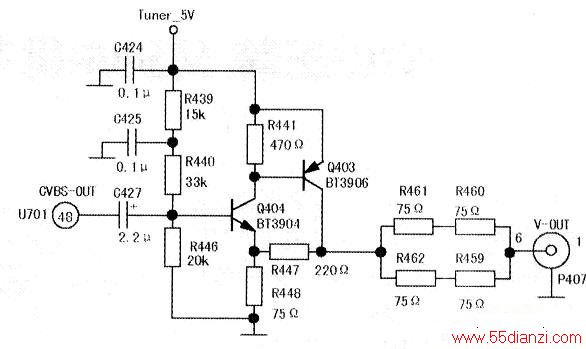

该机音、视频信号输出插口为P407，连接外部家庭影院设备后，只有伴音，影院设备显示屏卜无图像，该机的对外视频输出电路如下图所示。U701的48脚输出视频信号，经C427送至由Q404和Q403组成的复合管的b极，经放大及阻抗变换后从Q403c极输出，最后通过电阻R459—R462送给P407。根据故障现象分析，其故障原因一是U701内部视频信号输I叶J电路损坏，致使U701的48脚根本就没有视频信号输出；二是U701的48脚外接的视频信号放大及阻抗变换电路损坏，导致视频输出信号丢失。为了区分故障范闱，试从C427一端注入影碟机输出的视频信号，影院设备显示屏上仍无图像。显然，故障部位在U701的48脚外接的视频信号放大及阻抗变换电路中。经查Q404b极的印板铜箔开路，用一段导线短接后试机，故障排除。
