通用型集成运放LM324内部有四个运放器,利用其中两个运放器可以制作一个电源测试仪。此测试仪对于工厂生产线上大批量生产电源板进行检验特别适合,只要看指示灯即可判别电源板的好坏。

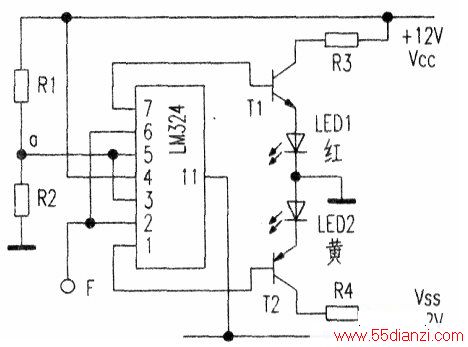

电路如下图,假如要检测的电源为9V,误差0.8V,即小于8.2V和大于9.8V的产品为不合格。
首先,选择Rl、R2的阻值使a点电压为9V,当F测到电压高于9.8V时,T1导通,LEDI(红灯)亮,此灯作为过压指示;当F测到低于8.2V时,T2导通,LED2(黄灯)亮,把它作为欠压指示;两灯都不亮时,表示被测电源板正常。
另外改变R1、R2,即选择a点的电压,可检测不同电压的电源。
