电动控制仪表的信号制与传输方式

　　为了满足生产要求而构成的各种控制系统，需要合统一的标准信号将各类现场仪表与控制室内的仪表装胃连接起来，进行联络和信号传的，以方便有效地达到控制的目的。因为采取了统一的标准信号，从而扩大了仪表的应用范围，常规仪表句控制用计算机系统的连接也直接方便。
　　在成套仪表系列中，各个仪表的输入、输出之间采用何种统一的标准信号进行联络和传输的问题称为信导制。国际上自动化系统的统——标准信号为：气动控制装置采用0.14MPa 的压缩空气为能源，信号范围为0.02-0.1MPa的标准信号;电动控制装置目前多采用24V 直流供电，现场传输信号范围为4-20mA DC、拧制室联络信号为1-5V DC的标准信号，信号电流与电压的转换电阻为250Ω。

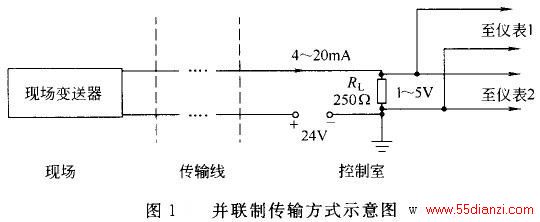

　　对于电信号而言，信号传输采用电流传送。一电压接收的并联制方式。即进出控制室的传铅信号为电流信号，该信号通过电阻转换成相应的电压信号，并联地传输给控制室各仪表装置。并联制传输方式的示意图如图1所示。

　　这种信号制和传输方式的优点如下。
　　①信号的下限为4mA DC，且不与机械零点重合，很容易识别断电、断线等故障。
　　②采用并联制传输方式，仪表可以有公共接地点，便于各种仪表装置的配套使用。
　　③出为仪表负载较小.变送器功率织的供电电席可大大降低，解决了功率管的耐压问题，从而提高了仪表的可靠性。义出为最小电流不为零，现场变送器可以实现两线制。
　　④采用24v直流电源.没有工频电源进入仪表，省掉了电源变压器，解决了仪表发热问题，为仪表的防爆提供了有利条件。
　　两线制是指现场变送器和控制宰仪表装置连接联系仅用两根线。这两根线跳是电源线又是信号线.这样不但节省了大景的Ek细线和安装费用，而且出于现场坐送器不需要220V交流电源供电，有利于安全防爆。
