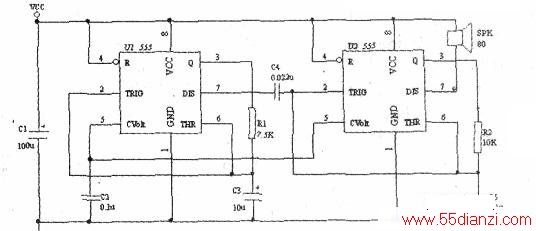

下图中的555电路均为非稳态多谐振荡器。555的输出端连接RC串联充放电回路。回路的中间点连接555的触发端。振荡器输出为方波，其频率取决于RC充放电时间常数：f=1/(1.4RC)。
图中,U1的输出端连接R1、C3．U1输出的方波频率为1/(1.4x7.5kx10μF)=9.5Hz，U2的输出端连接R2、C6及C4。当U1输出高电平时，Ul的DIS端处于高阻状态，U2输出的方披频率为1/(1.4xR2xC5)=714Hz;当UI输出低电平时，U1的DIS端内部三极管饱和，相当于DIS端接地，U2的RC充放电回路中，电容为C4、c5并联,u2输出的方波频率为1/(1,4xR2x(C5+C4))：585Hz。所以振铃频率参数为：高频714Hz，低频585Hz,转换频率为9.5Hz，连续振铃。本电路中，电源电压vCC为4.5V~10V．喇叭内阻为80Ω—130Ω。电源电压高，喇叭内阻小，则振铃声音大。两片555的CVolt端电压相同，可连到一起用滤波电容C2提高电压的稳定性。C1为电源滤波电容。

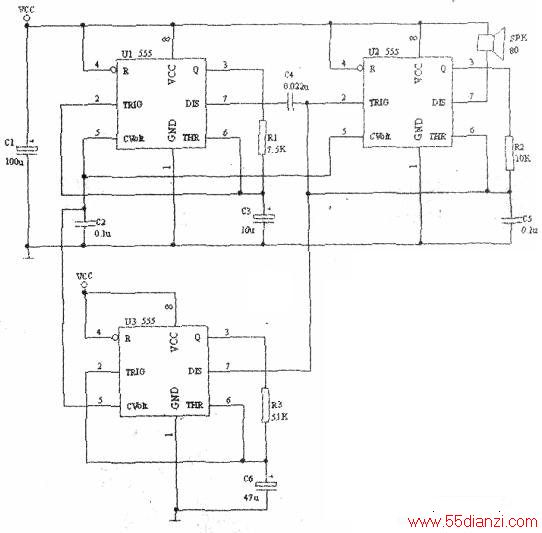

如果要实现断续振铃，可再增加一片555芯片，如下图所示。
U3输出方波周期为1.4xR3xC6=3.3558s。输出高电平约1.68s期间。DIS输出高阻，不影响振铃电路工作；输出低电平约1.68s期间，DIS为地电位，U2输出为持续高电平，喇叭不发声。
