采用555时基电路设计的简易温度控制器

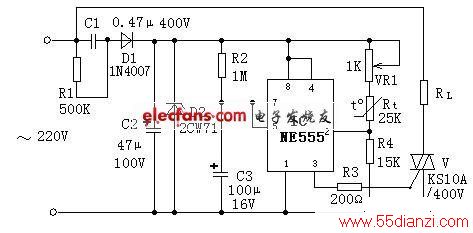

      图1 采用555时基电路的简易温度控制器电路图
      当温度较低时，负温度系数的热敏电阻Rt 阻值较大，555 时基集成电路（IC）的2 脚电位低于Ec 电压的1/3（约4V）， IC 的3 脚输出高电平，触发双向晶闸管V 导通，接通电加热器RL 进行加热，从而开始计时循环。当置于测温点的热敏电阻Rt 温度高于设定值而计时循环还未完成时，加热器RL 在定时周期结束后就被切断。当热敏电阻Rt 温度降低至设定值以下时，会再次触发双向晶闸管V 导通，接通电加热器RL 进行加热。这样就可达到温度自动控制的目的。


      二、元器件的选择
      电路中，热敏电阻Rt 可采用负温度系数的MF12 型或MF53 型，也可以选择不同阻值和其他型号的负温度系数热敏电阻，只要在所需控制的温度条件下满足Rt＋VR1＝2R4 这一关系式即可。电位器VR1 取得大一些能获得较大的调节范围，但灵敏度会下降。双向晶闸管V 也可根据负载电流的大小进行选择。其他元件没有特殊要求，根据电路图给出参数来选择。


      三、制作和调试方法
      整个电路可安装在一块线路板上，一般不需要调试，时间间隔为1.1R2×C3,应该比加热系统的热时间常数选得小一些，但也不能太小，否则会因为双向晶闸管V 急速导通或关闭而造成过分的射频干扰。安装调试完后可装入一个小塑料盒内，并将热敏电阻Rt 引出至测温点即可。
