大功率铅酸电池充电器通常都采用恒压充电法，其充电过程由监视充电电池的端电压来完成。这种方法的缺点是对快用完的电池充电时，其初始充电电流过大，往往导致充电器和充电电池两者双双受损；而对已部分充好电的电池，由于充电器和充电电池两者间的电压差变小而使充电电流显得太小，因而充电过程又显得太长。为克服这一缺点，本文设计了一种能自动调整其有效功率的阶段式充电器，其充电过程分五个阶段进行：充电电池端电压10.5V为安全电压，低于这一安全电压时不宜用大电流充电，可用1A左右电流作常规充电。10.5~11.5V间用大电流3A恒流充电。11.5V—12.5V间用2A恒流充电。
12.5V-13.5V间用lA恒流充电。13.5V以上时充电器转入涓流充电状态。
下图是充电器电路，它由直流电源供给部分、直流稳压和电流限制部分以及电池状态监视兼充电电流调节部分等三部分组成。直流电源供给部分将交流市电经降压、整流、滤波后变换为25~27V的直流电压。直流稳压部分采用串接式直接稳压电路，由达林顿功率对管T1、普通晶体管T3和电位器VR2完成输出电压的稳定。齐纳二极管ZD1的稳压值为15V，只有输出电压达到15V时才导通，因此VR2使输出电压保持在15V附近。T2和电位器VR1用来限流，它与R14—R19组成的限流电阻网络一起，通过继电器RL1～RL4的接点RY1—RY4的吸合，使R16短路或接入R17、R18、R19来控制充电过程中各个阶段的充电电流值。

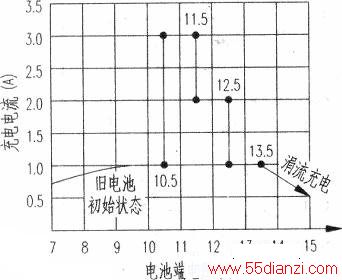

电池状态指示器兼电流调节部分由分压网络R20—R24、四云放IC1、晶体管T4~T7和继电器RL1—RL4组成。IC1用作四只比较器，分压网络提供6.8V、6.3V、5.8v和5.3V四种基准电压（分别对应于充电电池端电压13.5V、12.5V、11.5V和10.5V)接至比较器的反相端，同相端则对电池端电压进行取样。当电池电压分别上升至10.5V、11.5V、12.5V和13.5V时，继电器RL1—RIA相继吸动，通过短路R16和分别接人R17、R18和R19，最后形成如下图所示的阶段性充电电流——电压曲线。
