剖析一款红外线光控开关装置

剖析一款红外线光控开关装置

点击数:7109 次   录入时间:03-04 11:48:07   整理:http://www.55dianzi.com   红外控制电路

  该装置采用锁相环单音检测电路LM567构成自发射自接收的闭环控制形式。就是说,把LM567产生的方渡电信号调制在红外线光信号上并发射出去,红外线光敏二极管接收该信号,并把其变为电信号,经放大,又被该LM567自身检测。这样,LM567自身的振荡频率与要接收的信号频率永远相同,即使由于某种原因使LM567的振荡频率发生了变化。在一定的频带宽度内,由于LM567只对与自身振荡频率非常接近的信号产生响应,而对其他频率的干扰信号不响应,所以,该装置具有可靠性高、抗干扰性强、安装调试简单的特点。该装置可应用于自动门、自动水龙头、防盗报警、危险区域误入报警、警戒区域侵入报警等控制。4147

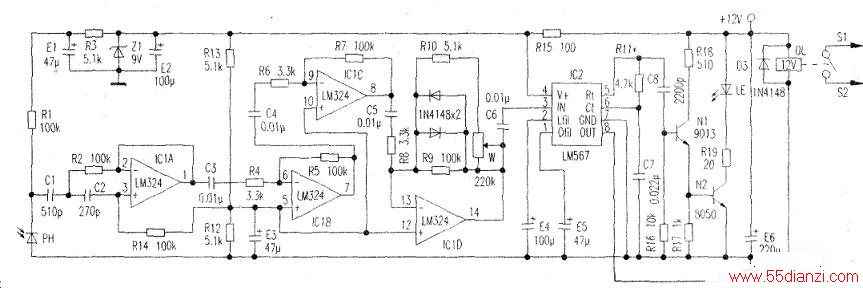

  电路原理图见下图。红外线光敏二极管PH检测到由红外线发射二极管LE发出的红外线光信号,并将其转换成电信号。该信号经由IC1A构成有源高通滤波器,滤除外界低频干扰信号;再经IC1B、IC1C两级固定增益放大器的放大,以及ICID可调增益限幅放大器的放大,进入锁相环单音检测电路IC2的第③脚。IC2检测到与自身振荡频率相同的信号后,其第⑧脚输出低电平,使继电器DL吸合,触点S1、S2接通,控制其他设备。1C2第⑧脚的最大吸人电流为100mA。

  JC2第⑤脚输出的方波信号,经C8、R16组成的微分电路和N1、N2驱动电路,使红外线发射二极管发出该频率调制的红外线光信号。微分电路使正方波信号变为低占空比的方渡信号。用低占空比方波调制红外线发射管,可提高红外线发射管的工作效率,即其峰值电流很大,而平均工作电流却很小。这样,有荆于红外线光敏二极管的接收。

  电阻R12、R13和电解电容E3是集成电路IC1的审点电位偏置电路,使IC1工作于单电源方式。

  该装置有两种工作方式。

  一种是:红外线发射二极管和红外线光敏二极管都在同一侧,构成反射检测方式,见左图。2236

  另一种是:红外线发射二极管在一侧,而红外线光敏二极管在另一侧,构成对射式检测方式,见右图。

  一般情况下,反射式控制距离可达两米,对射式控制距离可达五米。控制距离的远近可由调节电位器W来控制,W的阻值越大,IC1D放大器的增益越大,控制距离越远。反之,控制距离越近。如果给红外线发射二极管或光敏二极管一方加上光学透镜,可增加控制距离;给双方都加上光学透镜,更可增加控制距离。红外线发射二极管的外面要套上长度为50mm左右的金属管,以防止其散射光干扰红外接收管。

  电解电容E5的容量越大,抗干扰性越好,但响应的时间也越长,一般E5的选取范围是10μF一100μF。

  由于该装置工作在闭环状态,所以对IC2工作频率的稳定度要求不严格,并且可在很宽的范围内设定频率值,范围可达5kHz~40kHz,频率由电阻Rll调节。IC2振荡频率计算公式如下:

  下图中,Rll即为公式中的R,C7即为公式中的C。

红外线光控开关装置
