CX20103构成的红外自动洗手器解析

CX20103构成的红外自动洗手器解析

点击数:7960 次   录入时间:03-04 12:03:21   整理:http://www.55dianzi.com   红外控制电路

CX20106是采用标准DIP-8封装的红外接收集成电路,芯片内部集成了前置放大器、i自动偏置电平控制电路、限幅放大器、带通滤波器、峰值检波器和波形整形电路等电路。利用CX20106构成的红外自动洗手器典型电路如图所示。该电路能在人体靠近洗手器时,洗手器自动打开放水;当人体离开洗手器时,洗手器会自动将水关闭,适应于家庭或医院、公共盥洗室等公共场所。

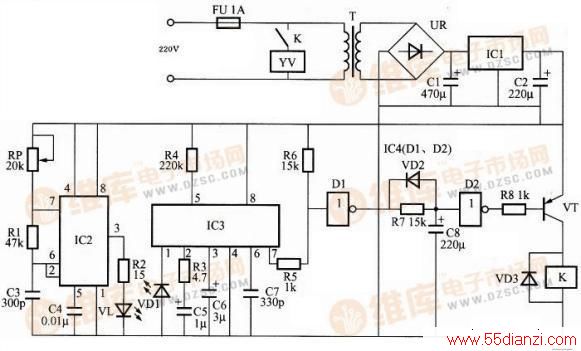

利用CX20103构成的红外自动洗手器电路

利用CX20103构成的红外自动洗手器电路

工作原理

电路通电后,由NE555和RP、RI、C3、C4组成的多谐振荡器振荡工作,产生38kHz的振荡信号从NE555第3脚输出,通过R2驱动VL发出调制红外光。

当无人靠近盥洗室洗手器时,VD1接收不到VL发射的红外光,CX20106第7脚输出高电平,经非门D1、D2后使VT截止,继电器K处于释放状态,电磁阀YV不工作。

当有人靠近洗手器时,VL发射的红外光被人体发射回来,VD1接收反射回来的红外光并将其转换成相应的电信号,该电信号经CX20106内电路处理后,从7脚输出低电平,经非门D1、D2后使VT饱和导通,K得电吸合,其动合触点接通,YV通电放水。当人离开洗手器后,CX20106第7脚又输出高电平,VT截止,K失电释放,YV停止工作。

电路结构及主要元器件选择

由图可知,该红外自动洗手器由电源电路、红外发射电路、红外接收电路和继电器控制电路组成。其中,电源电路由熔断器FU、电源变压器T、整流硅堆UR、滤波电容C1、C2和三端稳压集成电路IC1组成。实际应用时,T常选用3W、二次电压为12V的电源变压器;UR选用1A、50V整流硅堆;IC1选用LM78O9型三端稳压集成电路。220V交流电压通过降压、整流、滤波和稳压后形成稳定的+9V直流电压给红外线发射电路等后续电路供电。

红外发射电路由时基集成电路IC2及电位器RP、红外发光二极管VI'等外围元件组成。实际应用时,IC2选用NE555型时基集成电路;RP选用超小型实心电位器或可变电阻器;VL选用PH303型红外发光二极管。

红外接收电路由红外接收集成电路IC3及红外光敏二极管VD1、电阻器R3、R4、电容器C5~C7等外围元件组成。实际应用时,IC3选用CX20lO6型红外接收集成电路;VD1选用PH302型红外光敏二极管。

继电器控制电路由非门集成电路IC4、晶体管VT、继电器K、二极管VD2、VD3等元器件组成。实际应用时,IC4选用CD4069型六非门集成电路;VT选用S8550或3CG8550型硅PNP晶体管;K选用JRX-13F型9V直流继电器;VD2选用IN4148型硅开关二极管;VD3选用IN4007型硅整流二极管。
