μPC1373H的内电路方框图及典型应用电路见上图所示。由于该lC的外围电路较复杂，且还要外接一只大电感，调试不易，故现在该IC已很少生产。当其损坏以后，如一时无此集成电路可换，则完全可以用与其功能一样的CX20106A来代换。代换方法有两种，下面分别予以介绍：
方法一：利用原电路板代换法。具体代换方法如下：
(1)拆除损坏的集成块μPC1373H;

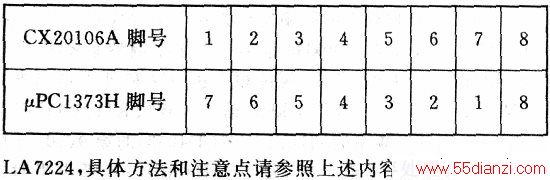

(2)按上表所列的对应关系，将CX20106A的①～⑦脚分别插入μPC1373H的⑦～①脚，将CX20106A的⑧脚弯折过来（任意弯向一边），然后用一根短导线将其引焊至原μPC1373H的⑧脚；
(3)将原lC⑤脚与地间的连线断开，在其间加接一只3.3μF的电解电容器，电容器的正极接原lC的⑤脚，拆除原IC④脚所接的电容C4不用，将④脚直接接地，拆除原lC③脚所接的电容C2、电感L不用，在原c2的位置上装一只220kΩ电阻；拆除原IC②脚所接R3电阻不用，将c5电容的容量值改换为330μF；在原1C①脚与电源间加接一只22kΩ的电阻；拆除原lC①脚所接的C6电容不用，用短导线将R4电阻两端短接；拆除C1电容、Rl电阻不用，将光敏二极管D的正极端接地，负极端接原IC⑦脚，将原lC⑥脚所接的R2电阻值改为4.7Ω，电容C3的容量值改换为lμF即可；(4)安装完毕，经检查无误后即可通电试机，只要适当调整一下原C2处新换的220kΩ电阻的电阻值，使遥控灵敏度最高，遥控距离最远即可。
方法二：整块电路板代换法。这种代换方法与用CX20106A代换BX1323中的不拆件代换法原理基本相同，就是用CX20106A组成的红外遥控接收电路整个替换由μPC1373H组成的红外遥控接收电路。
