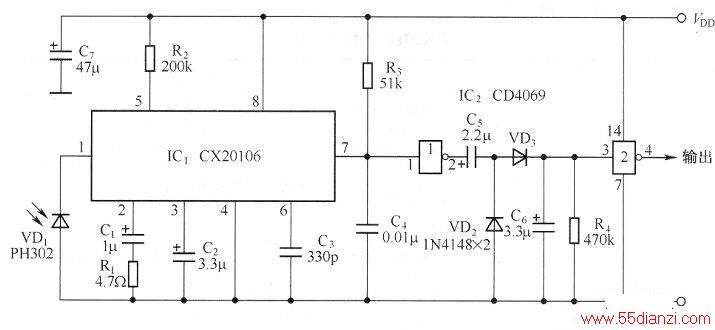

采用CX20106组成的红外接收电路如下图所示。VD1为红外接收二极管,当它接收到红外发射器发射的红外指令信号后,将红外光信号转换成相应的电信号,经IC1内部放大、限幅和带通滤波后,将杂波信号和干扰信号滤除,38kHz有用信号再经检波、积分及整形后,由IC1的⑦脚输出下跳变指令信号。平时IC1的⑦脚呈高电平,只有在VD1接收到红外光指令信号后,IC1的⑦脚的输出才转为低电平。
