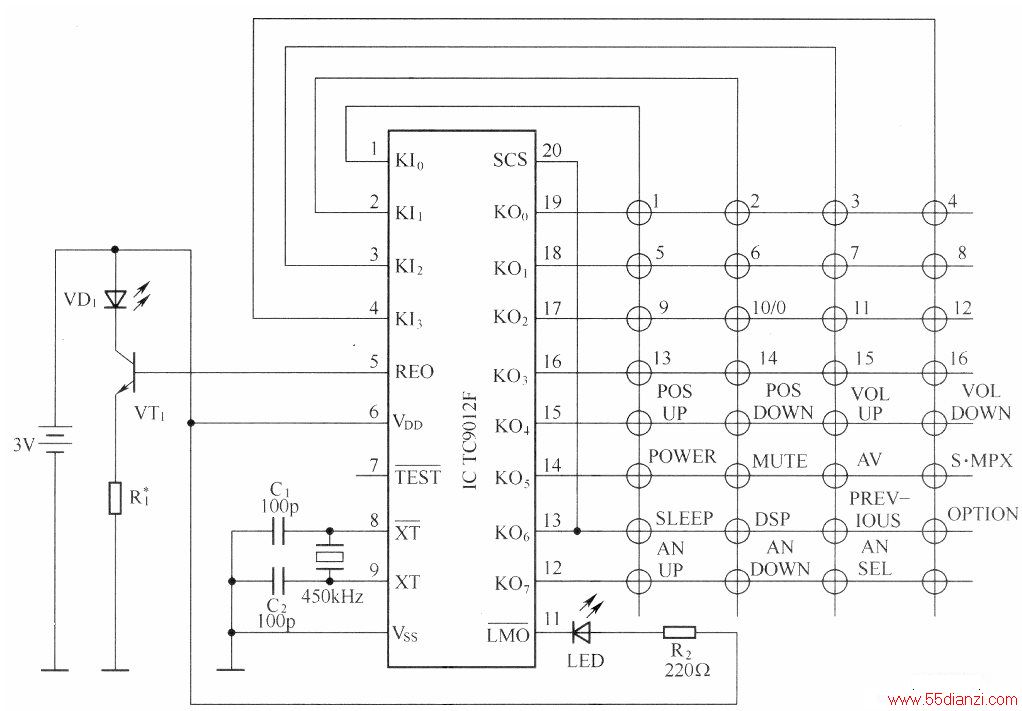

采用TC9012F组成的红外遥控信号发送电路如下图所示，它主要由键盘矩阵、TC9012F、驱动电路及红外发光二极管组成。TC9012F内部的振荡频率由XT、XT端外接晶振元件的频率来决定，典型值为455kHz。在不进行遥控操作的“待机”状态下，振荡器不工作，只有在按动键盘键时，振荡器才开始工作，使相应的电路也启动工作。当按键释放时，振荡器停止工作，又回到“待机”状态。
455kHz的振荡频率经12分频后变成频率为37. 9kHz、占空比为1/3的脉冲载波信号， 另外经256分频后产生频率为1.78kHz的时钟脉冲信号。
由键盘矩阵电路、键位扫描脉冲输出电路和键位扫描脉冲输入电路组成键位扫描电路。
键位扫描脉冲输出端KOo～K07和键位扫描脉冲输入端KI0～KI3组成8×4键盘矩阵、在其两线的交叉点上接上按键，可组成32个键位，本电路共用了31个键位。
TC9012F内部将键位编码器输出的键位编码信号送往其他电路进行指令码转换和调制，形成脉冲码调制的37.9kHz振荡信号，最终从IC的⑤脚输出。经VT1放大后驱动红外发光二极管VD1发送出红外光遥控信号。
