采用红外线传感器的自动门控制电路

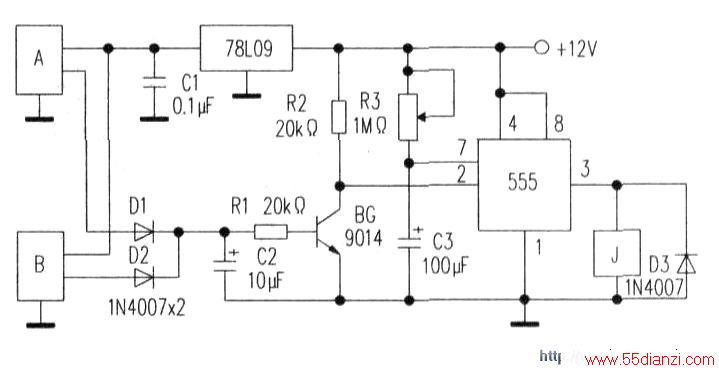

　　办公室、宾馆或公共场所的自动门，当人走到门前时会自动打开，人过后自动关闭，如下图所示，即当有人走近门时。有一定距离，比较器IC3即输出一串脉冲，A、B部分的传感器分别安装在门的里、外两边，使人无论进门或出门，门都能自动开关。

　　D1、D2组成一个或门电路。无论A、B哪一个有信号输出（或两个都有信号）都会使三极管BG导通，BG的集电极输出低电平，触发单稳态电路，使其（3）脚输出为高电平，使继电器吸合，门自动打开（由电动机控制）。暂态时间由R3、C3决定。暂态结束后（3）脚为低电平，继电器释放，门自动关上。
