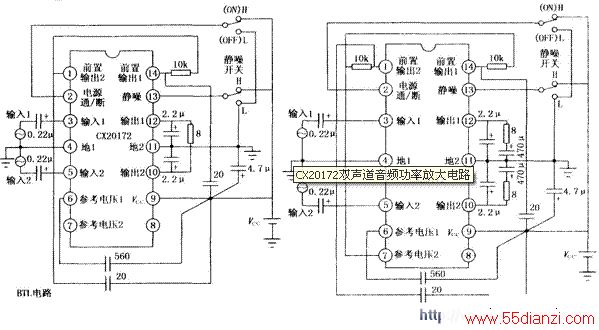

CX20172采用14脚双列扁平封装,工作电源电压范围为0.9~2.2V。在VCC=1.5V、RL=8Ω、THD=10%时双声道工作,每声道输出功率为20mW,BTL连接时输出功率为80mW。电路内还设有静噪、电源通断功能。CX20172的最大电源电压Vcc=4.5V,允许功耗PD=560mW(TA=25℃)。如图所示为CX20172的典型应用电路。
