构思巧妙的八通道红外遥控电路

构思巧妙的八通道红外遥控电路

点击数:7994 次   录入时间:03-04 11:35:38   整理:http://www.55dianzi.com   红外控制电路

  多通道遥控在车模、航模以及其它一些多路控制场合有较高的应用价值,但以往介绍的一些电路较为复杂。本文介绍的八通道红外遥控电路具有构思巧妙、电路简单的特点。整个电路组装轻巧,很适合在车模、航模中使用。

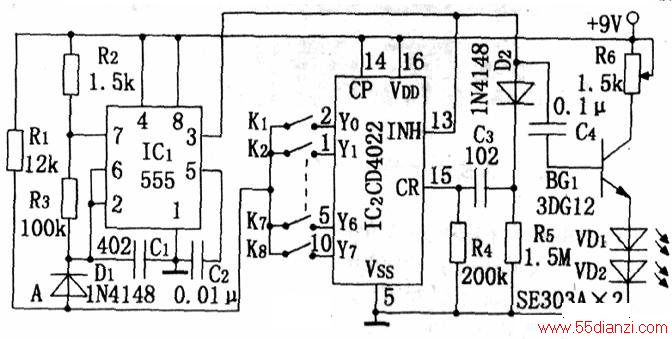

  编码发射电路:如下图所示,时基集成块555与R2、R3及Cl组成一多谐振荡器,电路振荡与否取决于A点的电平高低。A点处于高电平时,电路停止振荡,反之起振。IC2为_八进带计数/脉冲分配器CD4022,其中K1一K8为编码选择开关。操作K1一K8,按下任—键(以K8为例)。A点呈低电平,555组成的振荡电路起振,此时振荡器输出的第—个脉冲经D2以及03、R4微分后,加至IC2的复位端(CR),IC2清零,YO端呈高电平。从第二个脉冲开始,每个脉冲的下降沿依次触发INH端,使IC2的Yl。Y7端依次呈高电平,当第8个脉冲下降沿到来时,A点又呈高电平,振荡电路停振。由此可知,当按下Ki时,振荡器输出i个脉冲波。该脉冲经BG1驱动两只红外发射管VD1、VD2,发射红外编码脉冲,从而完成编码发射。


编码发射电路

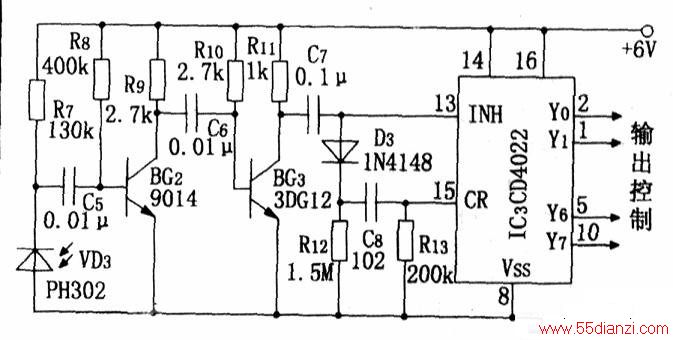

  译码接收电路:如下图所示,由接收放大、译码电路组成。红外接收管VDB将接收到的红外编码脉冲转变为微弱的脉冲电信号,经BG2、BG3两级放大后,还原为编码脉冲。第—个脉冲经lB以及08、R13微分后,加至IC3的复位端(CR),使IC3清零。此时YO端呈高电平,此后的七个脉冲(以按下K8为例)依次触发INH端,使Y1一Y7依次呈高电平,直至Y7端呈高电平时脉冲信号消失。由此可知,译码器输出端与编码器的输入端(K1一K8)一~对应,只要在编码端按任意键Ki,则在译码器的输出端Yi呈高电平。从而完成译码输出。

译码接收电路
