构思巧妙的电话振钤自控灯

　　这款电话自控灯从电话的25Hz振铃信号入手，来电振铃对话机处照明灯自动点亮，便于接听电话，具有一定的实用价值，有兴趣的话不妨一试。
　　
　　工作原理
　　

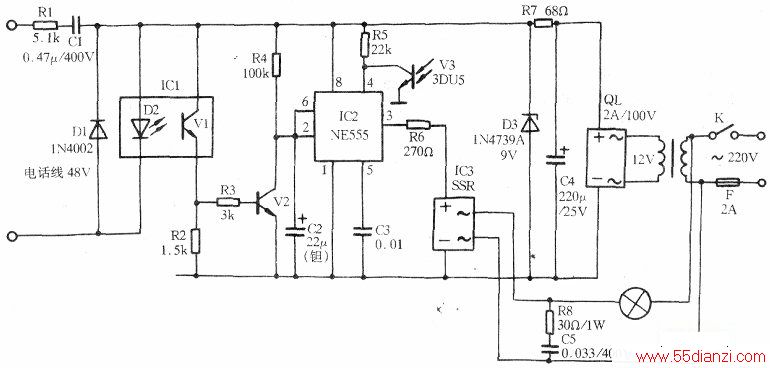

　　该自控灯由振铃检测电路和单稳态延时电路组成。白天光敏管V3由于光照使IC2④脚电压≤0.5V致使555强制复位不工作。夜晚时分IC2④脚为高电平IC2恢复正常工作状态。当有振铃信号加至D2两端，发光二极管亮、光敏管Vl导通。电流经R3使V2导通令IC2②⑥脚电位≤l/3VCC，③脚输出高电平，驱动固态继电器SSR吸合，灯泡H点亮。单稳态电路延时时间约3秒，使振铃间隙灯光不会熄灭，摘机或振铃结束后V2截止，电路经R4向C2充电，当IC2的②⑥脚电压≥2/3Vce时，IC2③脚输出低电平，固态继电器SSR释放，电灯H熄灭。另注意光敏管V3应安装在电话灯照不到的地方。
　　
　　元件选择
　　
　　IC1用普通光电耦合器4N25，IC2用NE555，IC3选用国产固态继电器如苏州产GJ3-W，其他元件依图选取即可。
