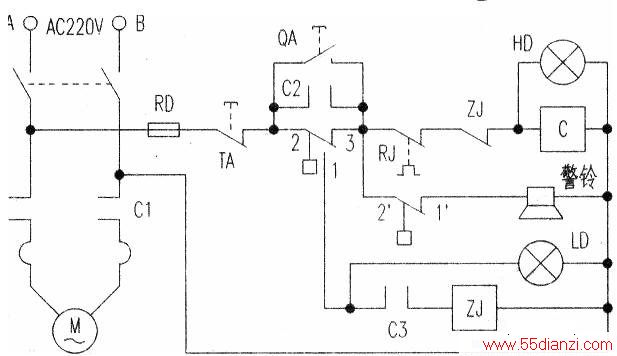

本装置电路如图所示。图中1、2、3分别为测量水塔水位的压力表的上、中、下限接点，1’、2’分别为泵出口压力表的中、下限接点。
当水塔水位低时，测量水塔水位的压力表的常闭接点2、3接通，交流接触器线圈C得电，其常开接点C1、C2、C3闭合，C2自保持开始抽水，工作灯HD亮。
这时因泵出口压力表中、低限接点1’、2’处于闭合状态，故有报警声。当水上至水塔的正常水位后，泵出口压力表中、低限接点1’、2’断开，报警声停止。当水泵出现故障或井里无水时，泵出口压力低，1’、2’又接通，再次报警（原电路无此功能）。当水位升高至某规定值时，压力表中、上限接点2、1接通，中间继电器线圈ZJ得电，其常闭点ZJ断开，交流接触器线圈C失电，停泵。接着ZJ线圈电失电。
水满时，中、上限接点2、1-直接通，绿灯LD点亮，作水满指示，直至中、上限接点断开方灭。如此循环往复工作，达到全自动供水目的。如需人工操作时，按下QA即可启动水泵，按下TA即可停泵。
泵出口压力表可装在便于观察的地方，测量水塔水位的压力表可安装于水塔（箱）底部附近。
