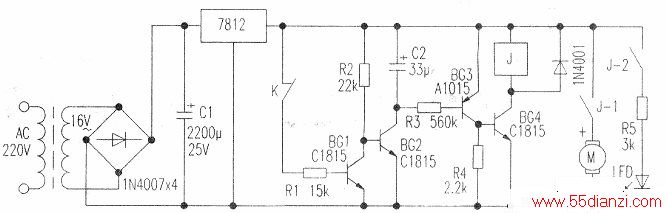

采用温控开关为功放设计制作一个自动排热装置，电路如下图所示。
当温度低于65℃时，温控开关K常闭，此时，BG1,饱和导通，BG2、BG3、BG4截止，继电器J不动作，风扇不转；当温度高于65℃时，开关K释放，BG1截止，BG2、BG3、BG4导通，继电器J动作，J-1，J-2闭合，风扇转动进行散热，同时工作指示灯LED发光。当风扇排热后，温度下降到65℃后，温控开关K又闭合，BG1又饱和导通，BG2截止，此时C2通过R3对BG3的发射结进行放电．BG3、BG4继续导通，风扇继续风冷。大约1分钟后，C2放电结束，BG3、BG4截止，风扇停转，LED灭。
温控开关K为电饭煲所用的那种，释放温度可自己调节，风扇的维持工作时间可通过改变C2、R3来实现。
