太阳能热水器多为人工上水，为了防溢，必须有人守候，甚为麻烦。设计的这款自控电路，用电视机交流关机开关作核心元件，结构简单、便于制作，成本低廉、安全可靠。

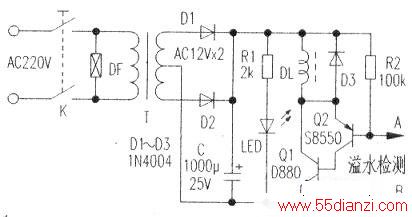

原理见下图。图中DF为全自动洗衣机进水电磁阀，线圈DL与Ko-是彩色电视机的交流电源开关。变压器T与D1、D2、C组成全波整流电路为控制电路提供电源。Q1、Q2组成复合管，既提高了功率，又增加了放大倍数。A、B两端接双芯线用作电极，双芯线由溢水管伸入水箱的溢水口附近。需要上水时，按一下自锁开关K，DF即通电上水，上水指示灯LED点亮，此时Q1、Q2均截止。当有水溢出时，A点经水接B点、Q2导通，K中的线圈DL通电，K解锁复位，整个电路自动断电，上水结束。这就避免了人工守候的麻烦。进水电磁阀与原上水阀并接，以便停电时手动上水。
