这款独特水位控制系统,即用电接点压力.表做水位控制器,可有效地防止由于金属电极氧化引起的导电不良,使晶体管液位控制器失控。

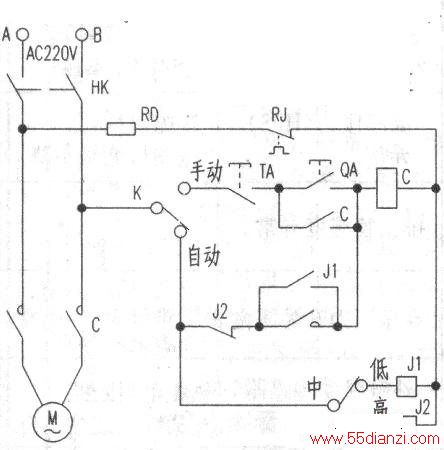

如下图所示,将电接点压力表安装在水箱的低部附近(防止杂质阻塞压力孔)。把电接点压力表的三根引线引出,接入此电路中。当开关K拨到“自动”位置时,如果水箱里的电极位置处于设定的下限位置时,电接点动触点接通J1继电器线圈,继电器J1吸合,接触器C得电动作,向水箱供水。
当水箱液位达到设定的上限时,电接点动触点与J2接通,J2吸合其常闭触点,断开C线圈的回路,使电动机停转,供水停止。待水箱里的水用完,降到下限时,J1再次吸合,接通接触器C线圈电源,使水泵重新工作抽水。这样反复进行下去达到自动供水的目的。如需人工操作时,可将线路中的开关K拨到“手动”位置,按下按钮QA就可启动水泵。按下按钮TA就可使水泵停止向水箱供水。
线路中J1、J2继电器线圈电压为220V,控制电流应根据电动机的功率进行选择。
