本装置的特点：1电路结构简单；2高可靠性；3没有电极腐蚀污染水源以及不安全（水箱内设备带220V交流电）等各种常见电路的弊端。

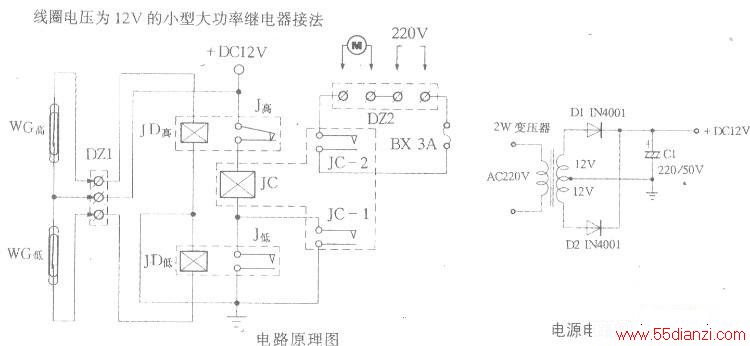

电路工作原理：电路如下图所示。为了便于阐述，假定浮子的位置在初始状态时，位于高、低位干簧管WG高、WG低之间，干簧管WG高WG低均不动作，此时各触点的状态为：J高常闭、J低常开、JC-1、JC-2常开，电路处于等待状态。当水位低至WG低时，浮子内磁铁使WG低接通，JD低吸合，JC得电吸合，JC-1、JC-2闭合，JC-2接通使电机工作往水箱抽水。浮子随水位上涨很快上浮离开WG低，WG低恢复常开状态，JD低断电，J低断开。在浮子上升浮离WG低至没有到达WG高的过程中，JD高、JD低均处于断电关态，电机是由JC-1自锁保持工作，直至浮子升高至WG高处，触发WG高接通，JD高吸合，J高常闭点断开，JC断电，JC-1、JC-2断开，电 机才停止工作。当水位降低时，浮子下降离开WG高，WG高恢复常开状态，JD 高断电回复常闭的等待状态，待浮子随水面降至WG低进入下—个工作循环。
该电路继电器在工作状态的时间极短，所以装置几乎不耗电。
要注意的是，当外电停电后，水位降低使浮子低于WG低，会出现当供电正常后，控制器不能被启动的问题，所以浮子的最低点必须限位在WG低触发点处。

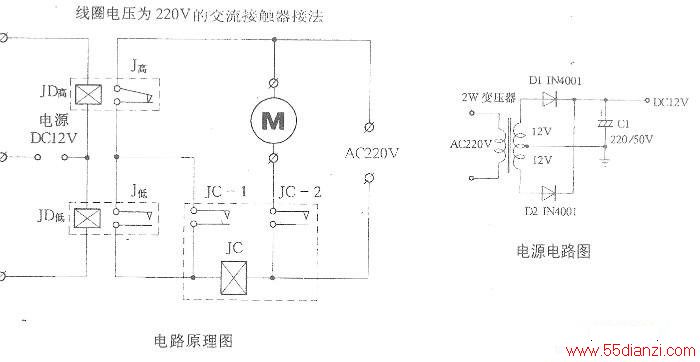

如电机功率较大，可使用220V交流接触器作JC，电路如下图所示。

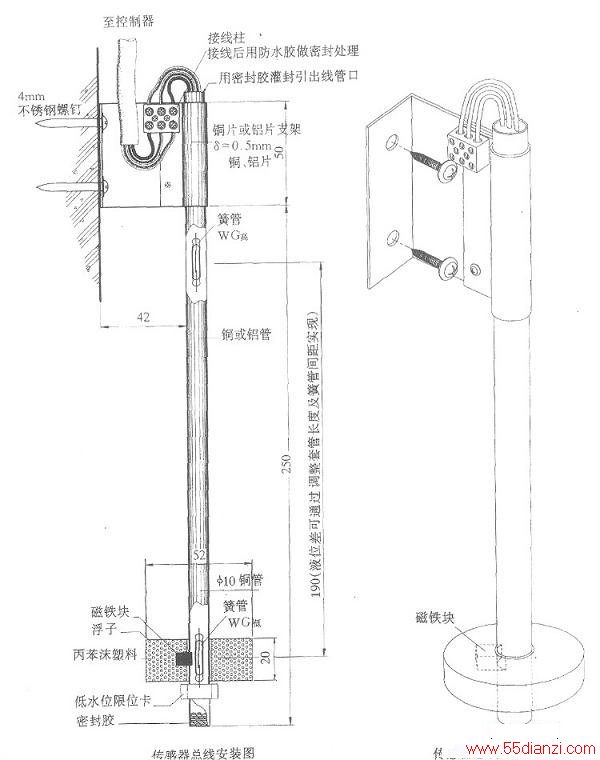

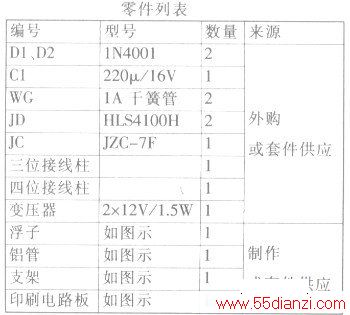

零件的制作及注意事项：安装在水箱内的传感器总成分防水套管（内置于簧管）、固定夹，及浮子三部分，传感器是整个装置的重点，但由于结构简单，很容易制作，其结构示意如下图所示。浮子内用丙苯发泡材料填充，不存在漏水故障的问题。其它零件的制作可根据手头的材料、本人的手工工艺变通制作，尽可能用不易生锈的塑料、铜或铝材；套管引线口处的密封胶用中性硅酮玻璃胶效果更好。外壳可用标准机壳或到电工材料、装饰材料商店购买PVC材料制作。丙苯泡沫可用丙苯泡沫胶水或中性硅酮玻璃胶粘结（不可用有机溶剂胶）。

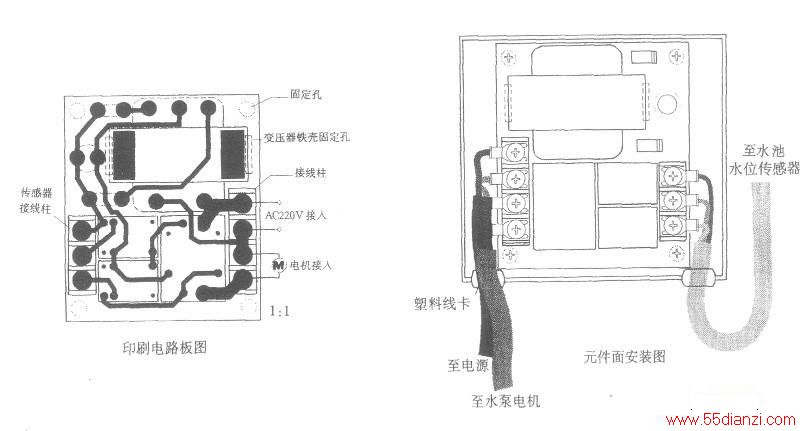

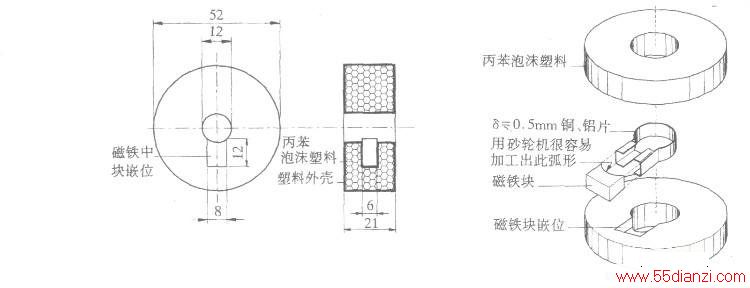

印制板及电路安装如上图所示。浮子结构及制作如下图所示。
