简单可靠的数字温度计电路

　　本电路是通过应用AD590专用集成温度传感器制成的温度计，具有结构简单、使用可靠、精度高的特点。
　　
　　一、电路工作原理
　　

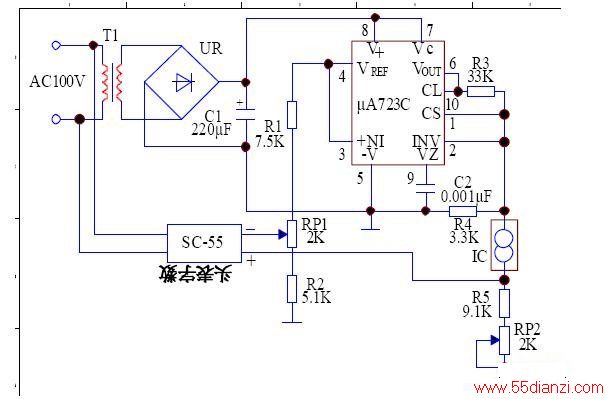

　　电路原理如下图所示。

　　100V的交流电压通过变压器T1、整流桥堆UR和电容器C1后，得到一直流电压，再通过可调稳压器电路μA723C为温度传感器AD590提供稳定的工作电压。
　　
　　AD590温度传感器是一种新型的电流输出型温度传感器，由多个参数相同的三极管和电阻构成。当传感器两端加有某一特定的直流工作电压时，如果该温度传感器的的温度1摄氏度时，则传感器的输出电流变化1μA。
　　
　　传感器的变化电流通过电阻器R5和可变电阻器RP2，转换为电压信号，输出到数字表头，通过数字表显示出温度的变化。
　　
　　二、元器的件选择
　　
　　集成电路IC选用AD590型温度传感器。本电路其它元器件没有特殊要求，可根据电路图给出参数来选择。
　　
　　三、制作和调试方法
　　
　　可通过改变电阻器R5和可变电阻器RP2的值，来改变输出的灵敏度。
