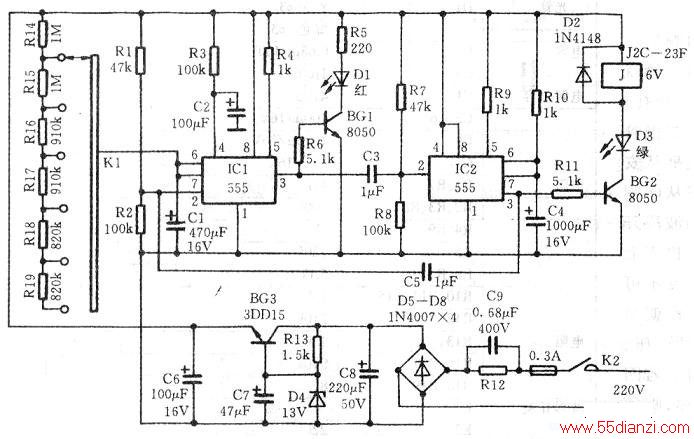

此款电路采用两只555时基电路组成。其外围电路具有相似的结构，通过交连电容C5、C3形成闭环。本装置运行时有两个状态：即工作状态和间歇状态。为了保证达到每次开启电源时装置处于工作状态（即水泵运行状态），在IC1④脚有R3和C2组成的复位电路。开关Kl闭合时，由于C2上的电压不能突变而呈低电平、IC1被强制复位，于是其输出端③脚呈低电平、BG1截止。这个低电平经C3耦合到IC2②脚使IC2置位，其③脚输出高电平、BG2导通、继电器J吸合、D2发出绿光，水泵开始运行。③脚输出的高平通过C5加在IC1的②脚上使IC1保持复位状态。同时电源通过Rl0向C4充电，当⑥脚电位上升到比⑤脚电位高时、IC2翻转复位，其输出端③脚跳变为低电平，继电器释放、绿灯灭，水泵停止运行。与此同时，其③脚的低跳变通过C5耦合触发IC1置 位。于是IC1③输出高电平，BG1导通、红灯亮，指示水泵处于间歇停止状态。而Cl上的电位通过R14-18（视间歇时间即K2挡位而定）充电上升，当⑥脚电位高于⑤脚电位时IC1复位，其输出端③跳变为低电平、BC1截止，红灯灭。同时这个低跳变信号经C3耦合触发IC2②脚使IC2置位，其输出端③又再度翻转为高电平。BG2则再度导通、绿灯亮，水泵又开始一轮新的工作。如此循环往复，使鱼缸的水质保持清洁、透明、氧气充足。为了使继电器吸合、断开时电源电流基本不变。在Dl点亮时调节R5，使流过BG1的电流和继电器吸合时的电流大体相等，减小了电源波动对电路的影响。
Kl用单刀六位波段开关，最小时歇时间半小时，最大间歇时间3小时。按图中Rl0给出的数值，水泵工作时间为25-30分钟。读者可根据需要改变其阻值大小，自行确定工作时间。C3、C5须选用无极性电容。

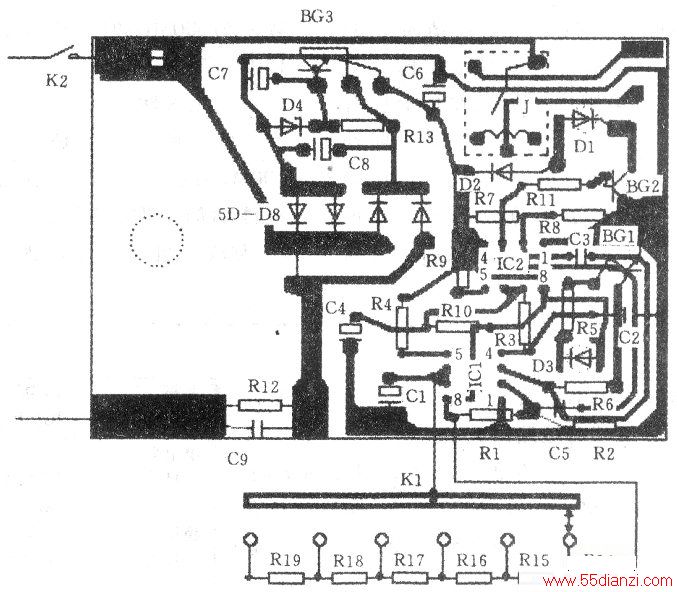

为安装方便采用了元件和铜箔在同一则的安装方式，这样元件面的另一侧就完全是平整的。此外印刷版上须钻三个孔；印刷板安装孔直径10毫米一个、发光二极管安装孔直径5毫米两个。将波段开关柄从安装孔中穿过，同时发光管顶端已正好从印刷板和控制器外壳的圆孔中伸出，紧固波段开关上的螺帽、印刷版就稳稳地夹持在机壳上了。安装完成后，通电注意BG3的温度不可太高，因为本装置一旦投入运行、工作就是长期的。所以须测量BG3集电极上的电压，一般应控制在比发射极高2-3伏即可。若因市电波动使两极压差过大令管壳发热，则须为BG3加适当散热器。
