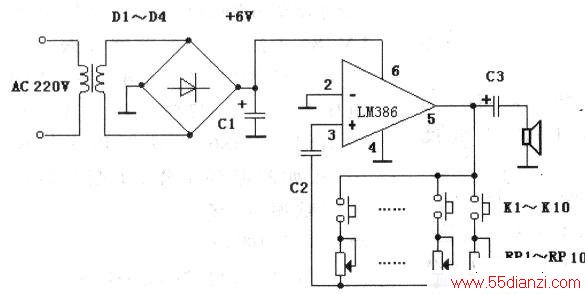

下图是一种简易电子琴电路,在LM386的第3脚,集成电路内置有一个10KΩ的电阻接地。此内置电阻和RP1~RP10等十只音阶电阻构成振荡器的定时电阻,C2为定时电容,调节RP1~RP10的值,可使扬声器依次发出从低八度“1、2、3”到高八度“1、2、3”的乐音,Kl~Kl0为琴键开关。 元件参数:Cl=C3=220μF,C2=2200pF,RP1~RP10为85K可调电阻。
