这款静脉输液语音报警器是在液体即将输完时报警，以便及时提醒患者，从而使护士适时重换液体或停止输液。
1、组成及工作原理
该装置主要由同心圆针插头及语音报警电路组成。同心圆针插头主要由内心处的金属电极a、外圆环金属圈电极b以及中间填充的绝缘层c组成，如下图所示。
下图还给出了输液瓶连接示意图，输液开始时，瓶内装满液体，由于液体的导电性（葡萄糖注射液具有导电性），同心圆针插头内电极a与外电极形成通路，语音报警电路处于截止状态；随着输液过程的延续，当液面下降到刚好低于同心圆针插头的a电极时，、b两电极断开，从而开启语音报警电路，使之播放事先录制好的报警音乐。在此值得注意的是，同心圆针插头在插入输液瓶之前，必须进行严格的消毒，同时同心圆针插头插入瓶内的长度，可以根据具体情况进行调节，但必须比输液滴管插头略高。
2、语音报警电路组成
语音报警电路是本装置的核心部分，主要由一块优质廉价的“傻瓜”式语音录放芯片PT-8820、三极管Q1、电压比较器LM311、反相器以及模拟电子开关CD4066等组成。语音录放芯片采用先进的多电平直接模拟闪速存储技术，可获得很高质量的录音效果，断电后所存储的语音信息也不会丢失，由于采用独特的双向模拟I/0语昔转录技术，扬声器和话筒“合二为一”,外围电路极其简洁，使用非常方便。下图为语音录放芯片PT-8820引脚图，同时给出各引脚的功能描述。

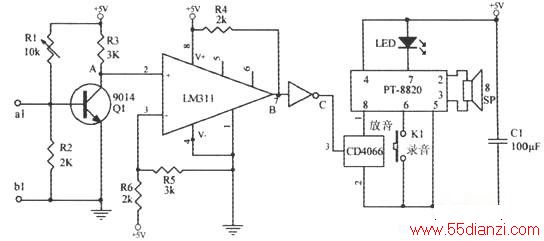

语音报警器电路原理图如下图所示。电路中的a1、b1端分别与同心圆针插头a、b端的引线相连。当输液开始时，瓶内装满液体，a、b端导通，相当于在电路中的a1、b1端接了一个阻值较少的电阻（a、b间液体的导电电阻），这个电阻与R2并联，从而使三级营没有足够的偏压而截止，故A端的输出电压约为+5V,经压比较器LM311输出后为二值化的高电平，再经反相器输出为低电压平，模拟电子开关断开，语音录放芯片PT-8820处于等待状态；当液面下降到刚好低于同心圆针插头的a电极时，a、b端断开，即al、端断开，这时Q1便有了足够的偏压，而饱和导通，A点的输出低电平，经比较器LM311及反相器后，C端输出电平为高电平，使模拟电子开关接通，语音录放芯片PT-8820处于播音报警状态。电路中的电阻R1的阻值必要时可以进行调节，使整个电路能正常工作，SP可选用阻值为8欧的扬声器，电压比较器LM311保证了电路的可靠性。
3、报警器的初始化
该静脉输液语音报警器在第一次使用前，必须进行初始化，即进行语音信息录制。录音时应接上电源、短接al、端，并合上录音开关K1,的6脚获得低电平触发信号，发光二极管LED点亮，表示电路进入录音状态，这时，对着扬声器SP讲话即可录入语音，也可以录入音乐或与病床号有关的声音，例如，10床的病人可以录入“快醒醒，10床的药液已经输完了……”等个性化的提示语音，即使多床同时报音，也不会出现混肴。本电路最多可录入的语音，如果录音超过20s,则自动熄灭，表示语音录满。录制完成后可以断开a1、b1端试听录音效果。
该装置具有如下特点：（1）操作简单，可靠性强；（2）体积小，功耗低；（3）录制的语音信息掉电后不丢失（理论上可保存年）；（4）语音信息可随意更改，可重复录音达10万次（典型值）。
静脉输液语音报警器的应用，解决输液病人输液看管问题，减轻护理人员的工作负担。护士可以更加合理的安排工作时间，提高服务效率和质量；患者也可安枕无忧，增加输液的安全系数，起到及时提示、及时更换，防止凝血及空气进入的作用，具有较高的应用价值。
