使用了本电路，挥舞一根魔棒就可以开启节日彩灯。灯串会顺序闪亮。

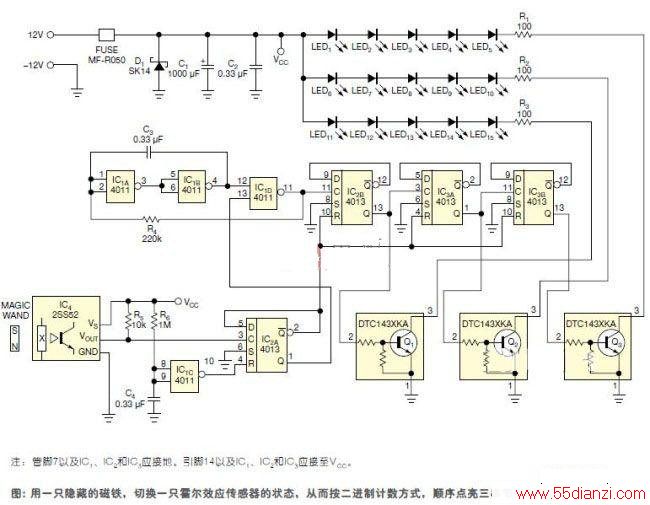

电路的主要部分是一个数字磁阻传感器IC4(图)。一般的霍尔效应传感器不适合本设计，因为它们无法在较长的检测距离下工作。它们也无法在任一磁极受激励时做出开关动作。霍尼韦尔公司2SS52传感器的北磁极或南磁极均能工作。它对磁场有良好的灵敏度。
开始时，先在魔棒尖上放一个磁铁，然后将传感器IC4放在PCB或本装置的外壳上。魔棒通过的距离为1英寸。电源上电时，R6和C4将该装置预置在一个关闭状态。这个RC电路为高电平输出，通过R输入端将所有D触发器复位。
电容C 3和电阻R 4 使NAND 门IC 1A、IC 1B和IC 1D成为一个自主运行的振荡器。复位电路在上电时禁用这个信号发生器。当靠近传感器IC 4挥舞魔棒时，触发器IC 2A的输出发生改变。这样就使能了信号发生器，以及由IC 2B、IC 3A和IC 3B构成的二进制计数器。二进制计数器的高输出会使输出驱动器Q1、Q2和Q3导通，L ED链将以二进制计数方式顺序地点亮。改变R4和C3的值可以调节计数频率。
再次挥舞魔棒将使IC 4翻转，灯光熄灭。该电路可以配合光耦和AC可控硅一起使用，从而用电网交流电驱动LED灯。
当靠近IC4挥舞魔棒时，触发器的输出会翻转。
