ML-99YD体积小、耗电省、接口多以及发音标准清晰、3～5V直流电源，共设“0～9”10个数字按键（其中“0”键兼作“音乐”键）和“口诀/音符选择”键、“口诀练习”键，共计12个按键；外接8Ω/0.25W扬声器，具备乘法口诀/9键简易电子琴/乘法练习/音乐听赏等功能。该IC适合开发“乘法口诀”文具盒、电子台灯、玩具电话机、电子语音小挂图等幼儿园、小学辅助示教产品。

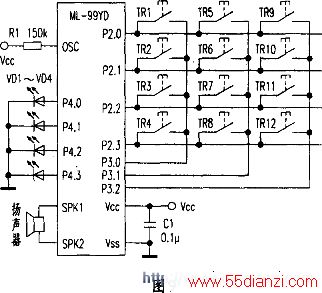

图9是基本电路图，各引脚功能简述如下：P2.0～P2.3为列控制口。P3.0～P3.2为行控制口，行列控制端口构成12位矩阵按键开关电路，完成ML-99YD所有操作功能。SPK1、SPK2为音频输出端，外接8Ω/0.25W扬声器。弹奏电子琴时，P4.0～P4.3口轮流输出高电平。驱动VD1～VD4发光二极管发光。
