无需调试的6路红外线遥控电路

　　此遥控器由发射和接收两部分组成。
　　

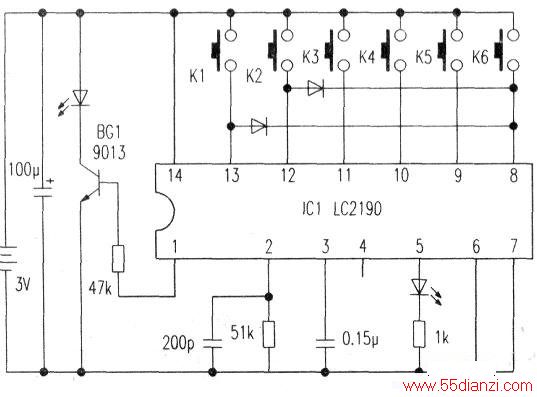

　　发射电路以LC2190为核心，K1-K6为编码开关，C2为脉冲间隔定时电容。调制后的编码信号由IC1①脚输出经BG1管放大后，由其负载红外发光二极管发出。原理如下图所示。

　　

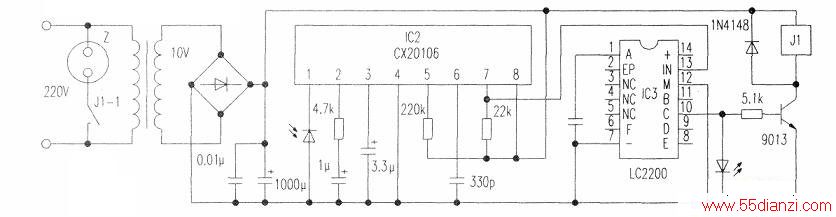

　　接收电路如下图所示。遥控器发射的编码信号经IC2 CX20106处理送至LC2200译码后输出控制各路的负载，A—F为对应的K1～K6控制输出端。电路中仅绘出C路的控制执行电路，其余控制电路与此相同．，电路基本无需调试即可投入工作。
