剖析一款二次变频调频收音机

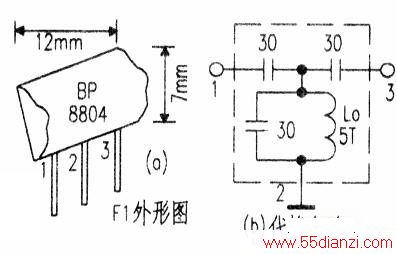

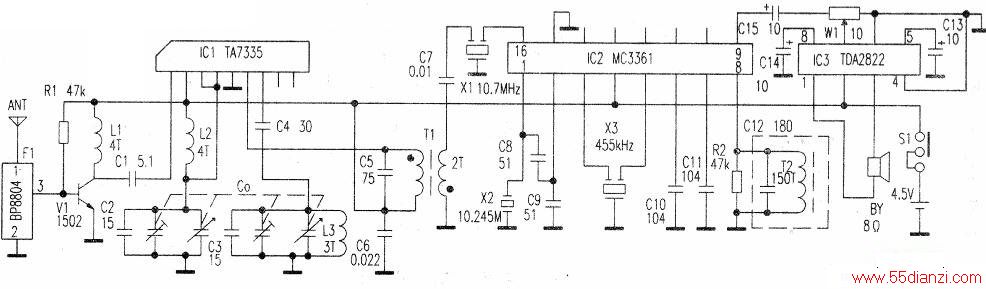

　　该机采用了高性能的收音电路组合，构成了二次变频接收电路，整机电路见附下图。F1（BP8804）是87—108MHz的陶瓷带通滤波器，其中心频率是97.3MHz．外形见右图a所示。V1与R1、L1组成一级高频预放，它可以使接收灵敏度明显增加。该机采用了二次变频的方法来提高镜像频率抑制比，这样可增设多级高放电路而不受镜像频率的干扰。IC1是FM专用高频头电路TA7335，内部包括高放、本振、混频等功能，工作电压为2~6V，引脚①是信号输入端；②是电源的正端；③和④是高放电路；⑤接地；⑥为中频输出端；⑦是本振回路；⑧接AFC电压。IC2是调频接收机专用的中频放大电路MC3361，只需在其外接少量的元件，就可以完成二次变频、中放、鉴频、音频放大等功能。从IC1的⑥脚输出的第一中频信号进入MC3361的16脚，与X3(10.245MHz)信号再次混频，差出455kHz第二中频信号由X3耦台，因而实现了二次变频。
　　
　　电路的电感均可自制。
　　
　　如果购不到带通滤波器BP8804，可用附右图(b)电路代替，图中的Lo用φ0.5mm漆包线在φ4mm圆棒上绕5圈脱出而成；L1、L2、L3的线材及绕制方法与Lo相同，L1、L2均为4T，1L3为3T；T1、T2采用调帽式中频变压器改制，数据见下图所示，绕制T1时要注意初次级的同名端。
　　
　　C0是调频收音机常用的可变电容器，电容值一般在3.5~20pF可调。
　　
　　整机调试主要调节L2、L3，使能差出10.7NHz中频信号，然后调整T1、T2使声音最佳为止，必要时可．调整电感圈数来满足调试要求。
