SKG JR-10A多用壶电路原理分析

　　一、结构与电路原理
　　
　　使用电压AC220V．加热功率600W．容量1L。整机为分体式结构，主要由壶座和壶体两部分组成。壶座由电源线、圆形座盘和旋转式三环电源连接器组成：壶体由玻璃盖、手柄、不锈钢加热容器、加热器、调温器和加热指示灯组成。由于电源连接器是三环式的，所以壶体可以任意方向加热，使用更方便。
　　

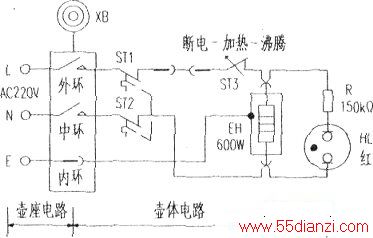

　　下图是电源原理图，XB是三环电源连接器；ST1、ST2是联动防千烧温控器，安装在加热器敏感位置：ST3是可调式（断电一加热一沸腾）温控器：EH是600W马蹄形管状加热器：HL是加热指示灯。加热时，向壶体内加入规定水位的清水，然后将壶体放在壶底座上，XB的内环接通地线E，而中环、外环均具有弹性返回触点，分别接通相线L和零线N。将ST3调温旋钮顺时针调到“沸腾”挡，EH开始加热．HL亮（红光）。当水开始沸腾时，将ST3逆时针调到“断电”挡．HL熄灭．EH停止加热（需要保温时，可将ST3调到“加热”挡）。

　　
　　若壶体干烧或忘记向壶体加水而误接通电源时，EH立即产生高热，第一时间将热最传给ST1、ST2，联体双金属片感温后产生反方向变形。当变形量达到最大值时产生反作用力．触杆动作使两对触点起跳，强制电路断开电源，起到干烧即断电的作用。待壶体冷却至室温，双金属片的触点自动复位．重新注水即可恢复正常使用。
　　
　　二、常见故障与排除方法

　　常见故障与排除方法见附表所示。

故障现象     产生原因     排除方法 指示灯不亮，不加热 1．电源连接器接触不良 1．修理 2．壶座或壶体内部导线松脱或断路 2.重新接牢，或更换导线接牢 加热肘噪音大，水未沸腾就断电 1．水垢太厚 1．除垢 2．调温器接触不良或损坏 2.修理或换新 指示灯亮，不加热 1．加热器接插件氧化松动，或烧坏不通电 1．清除氧化物，重新接牢，若烧坏需要换新品 2．加热器烧坏 2．更换同规格加热器 漏电 1．水珠进入电源连接器 1．干燥处理，确认绝缘后再使用 2.加热嚣击穿，发热线裸露水中 2．更换同规格加热器 能加热，指示灯不亮 1．电阻断路 1.更换 2．氖灯泡老化或漏气 2.更换

　　
