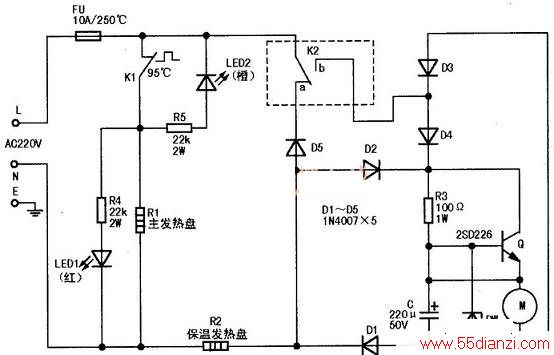

该型电开水瓶的电路如下图所示，主要分为加热、保温和电泵三部分。当插上电源插头接通220V市电后，电流经超温熔断器FU、温控开关K1（95℃）、主发热盘R1形成回路，对内胆中的水加热。与此同时，有电流经R4限流通过加热指示发光二极管LED 1（红色），使之点亮。由于保温指示发光二极管LED2（橙色）被温控开关K1短路，故在发热盘R1加热期间LED2不亮。
在R1加热的同时，当市电N端为负半周时，二极管D5处于导通状态，于是有电流经保温发热盘R2、D5及泵磁控开关K2常闭触点，形成回路，R2发热，同时对内胆中的水进行加热。当瓶内胆的水温升至98℃时，温控开关K1触点断开（此时贴附在瓶内胆外侧的温控开关温度将达到动作温度95℃），主发热盘R1停止加热，加热指示发光二极管LED 1熄灭，这时只有保温发热盘R2在市电N端为负半周时处于加热状态。与此同时，保温指示发光二极管LED2亮，表示开水瓶处于保温状态。
当热水瓶内胆的水温降至85℃时，温控开关K1重新闭合，主发热盘R1又进人发热状态，如此循环最终使内胆的水温基本保持在85℃～98℃之间。
当要饮水时，按一下泵磁控开关K2、K2的常闭触点a断开，常开触点b闭合，市电经保温发热盘R2降压、D1～D4整流、电容C滤波后，得到约12V的直流工作电压，水泵电机M得电旋转，瓶盖下方的出水口有水泵出。R3既是电容C充电的限流电阻，又是三极管Q基极的偏置电阻，Q的作用是使电机M的工作电压更加稳定，稳压二极管DW的作用是为了让Q基极的电压保持不变，使Q发射极输出的电压稳定。
