冠庭GT-5221C型饮水机具有自动制冷、自动加热、臭氧消毒保洁、LED指示灯显示水温和蜂鸣音提示等功能，同时还设置有防干烧保护、超温自动断电等双重保护电路。该饮水机主要由电源供电板、微电脑控制板、水温指示灯板及臭氧发生器等四部分组成。

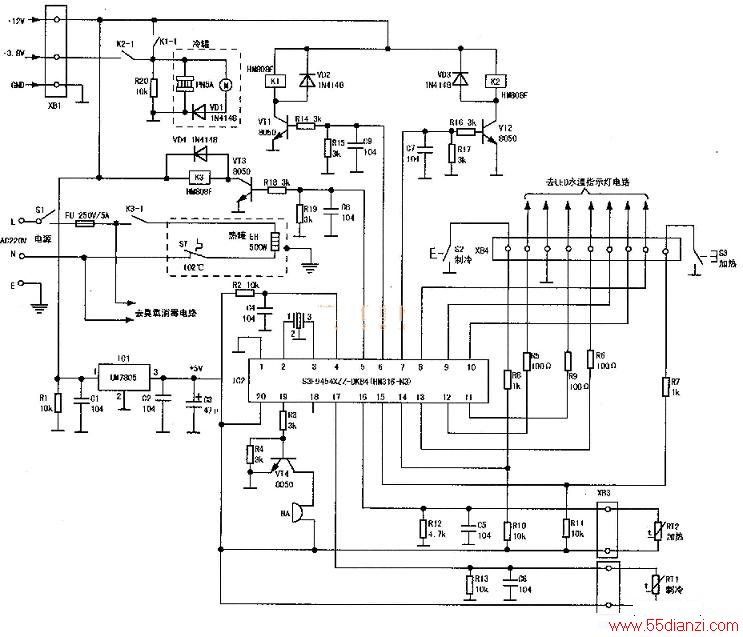

电脑控制板电路实绘图如下图所示。IC2采用三星公司单片微处理器S3F9454XZZ-DKB4（厂家贴纸代码是HM316-N3，该芯片为20脚双列直插式PDIP塑封结构）为核心对饮水机进行功能控制。微电脑控制板主要由＋5V直流电源、上电复位、时钟振荡、制冷／保冷温度检测、加热温度检测、制冷／保冷控制、加热控制、蜂鸣器驱动、制冷／加热按键输入、LED指示灯控制等电路组成。
1．+5V直流电源电路
电源供电板输出＋3.8V、+12V两组直流电压，通过插接件XB1加至微电脑控制板。其中，＋3.8V直流电为半导体制冷器PN和风扇电机M提供弱制冷（保冷）状态运行电源；＋12V直流电压为半导体制冷器PN和风扇电机M提供强制冷状态以及继电器K1-K3运行电源。同时，+12V直流电压通过三端稳压块IC1（LM7805）稳压，经电容C1-C3高低频滤波后输出＋5V直流电压，作为微处理器IC2（20脚为电源正端，①脚为电源负端）及其他控制电路运行电源。电阻R1是饮水机待机负载电阻，防止损坏电源供电板，起保护作用。
2．上电复位电路
IC2的④脚与其外接电阻R2，电容C4等共同组成上电复位电路。在每次接通市电时，利用电容C4上的电压不能突变的特性，当＋5V直流电压经R2限流后加至IC2的④脚并对C4进行充电，使IC2的④脚电压上升到3.8V时，低电平对微处理器内部复位电路进行清零复位，程序初始化，然后处于待机状态。
3．时钟振荡电路
IC2的②、③脚及其外接晶体振荡器B（4MHz）等共同组成时钟振荡电路。B的①脚与③脚分别接到IC2的②脚与③脚，晶体振荡器B的②脚接地。当IC2工作时，时钟振荡电路就会产生一个基准频率为4MHz的时钟信号，使微处理器内部各种电路相互协调有条不紊地工作。
4．制冷／保冷温度检测电路
IC2的17脚及其外接电阻R13、电容C6和温度传感器RT1等元件组成制冷／保冷温度检测电路。RT1为负温系数热敏电阻（常温状态的阻值约10kΩ），安装在冷罐保温层内部，用来检测冷罐内的冷水温度。当冷罐的冷水温度发生变化时，RT1的阻值随之变化，从而转换成变化的电压。该变化的电压信号送到IC2的17脚，经微处理器内部A/D转换器进行数据比较，据此得到所测温度值，微处理器据此发出程序指令，使饮水机进入强制制冷或弱制冷（保冷）状态。
5．加热温度检测电路
IC2的16脚及其外接电阻R12、电容C5和温度传感器RT2等元件组成加热温度检测电路。RT2为负温度系数热敏电阻（常温状态的阻值约为50kΩ，沸腾状态的阻值约为4.8kΩ），安装在热罐专用盲管中，用来检测热罐内的热水温度。加热时，RT2的阻值在50kΩ～4.8kΩ之间变化。RT2将温度变化转换成变化的电压信号，送到IC2的16脚，经微处理器内部A/D转换器进行数据比较，得到所测的温度值，微处理器据此发出程序指令，使饮水机进入加热或保温状态。
6．制冷／保冷控制电路
IC2的⑥脚及其外接电阻R14、R15，电容C9，三极管VT1，继电器K1和常开触点K1-1等元件组成制冷控制电路。由微处理器IC2的⑦脚及其外接电阻R16、R17，电容C7，三极管VT2，继电器K2和常开触点K2-1等元件组成保冷控制电路。饮水机在初始制冷时，冷罐内的水温较高，RT1的阻值降到约15kΩ，IC2的17脚输入低电平，⑥脚输出高电平，VT1导通，K1吸合，K1-1闭合，+12V直流电压向半导体制冷器PN及风扇电机M供电，PN开始强制制冷，M快速运转为制冷器散热，加速制冷。随着强制冷时间的延长，当冷水的温度降至设定温度时，⑥脚输出低电平，VT1截止，K1释放，K1-1断开，关断＋12V直流电压，PN停止强制冷，此时微处理器内部转换器动作，IC2的⑦脚输出高电平，VT2导通，K2吸合，K2-1闭合，+3.8V直流电压加至PN，M两端，进行弱制冷，电路进入保冷状态。当饮用冷水，瓶装水向冷罐补充水量或保冷状态下自然升温至设定温度值时，制冷／保冷控制电路重复上述工作过程。
7．加热控制电路
IC2的⑤脚及其外接电阻R18、R19，电容C8，三极管VT3，继电器K3和常开触点K3-1等元件组成加热控制电路。在饮水机初始加热时，热罐内的水温较低，RT2的阻值升高至50kΩ，IC2的16脚输入低电平，⑤脚输出高电平，VT3导通，K3吸合，K3-1闭合，AC220V市电经电源开关S1、保险管FU、发热管EH、防干烧温控器ST构成回路，EH对热罐内的水进行加热，当水温升到设定温度时，RT2阻值降低，⑤脚输出低电平，VT3截止，K3释放，K3-1断开，EH停止加热，电路进入保温状态。当饮用热水，瓶装水向热罐补充水量或保温状态下自然降温至设定温度值时，加热控制电路重复上述工作过程。
ST是防干烧温控器。当热罐内无水而误接通市电时，EH产生高热，ST强制常闭触点断开，从而及时断开市电避免EH烧坏，起到防干烧保护作用。ST是一种手动复位温控器，一经动作不能自动复位，需人工触动复位按钮使触点闭合，才能投入正常使用。
8．蜂鸣音电路
IC2的19脚及其外接电阻R3，R4，三极管VT4，蜂鸣器HA等元件组成蜂鸣音电路。当每次按动制冷按键S2或加热按键S3时，19脚都会输出一串脉冲信号，经VT4放大，驱动HA发生短促的“滴滴”蜂鸣声，提示功能操作有效。
9．制冷／加热按健输入电路
IC2的14脚与外接电阻R8及制冷按键S2等共同组成制冷按键输入电路；IC2的15脚与外接电阻R7及加热按键S3等元件组成加热按键输入电路。当按动S2或S3时，该按键与地接通，向IC2的14脚或15脚送入低电平，经微处理器内部识别电路处理后执行制冷或加热功能。
10.LED指示灯控制电路
IC2的11～13脚控制制冷指示灯，IC2的⑧～⑩脚控制加热指示灯。当按动S2或S3时，运行时相应的制冷指示灯或加热指示灯会闪亮，当达到温度值时，该指示灯由闪亮变为长亮。
