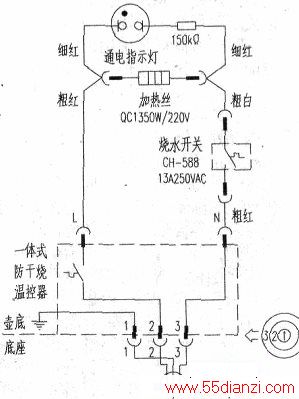

此壶实绘电路见附图。220V市电通过底座及壶底环型接插件、防干烧温控器、烧水开关加至加热丝及通电指示氖泡两端。当按下把手上部烧水开关后，加热丝加热，同时氖泡亮，指示水壶处于烧水状态。设定温度到后，烧水开关弹起，切断供电，烧水结束。
烧水开关由按键开关、联动顶杆及双金属片组合而成。当按下开关后（I位置），开关触点接通，同时联动顶杆把双金属片顶起。
设定温度到后，双金属片因受热变形把顶杆顶回（通过把手传热）．开关弹起(0位置)，开关触点断开。在烧水开关弹起后1分钟内，不要强制按开关至“I”位置，如需要，请等1分钟后再按。
不通电故障检修：观察底座及壶底接插环光亮如新，测电源插头各极均正常，测壶底2、3接插环，无论烧水开关如何动作均不通，这说明故障在水壶本身。打开壶底，测加热丝阻值为36Ω，正常，但发现L、N端的接插件很松，仔细观察发现，一体式防干烧温控器L端的温控器触点因塑料固件融化已变形，无法修复，当地也无此件可购买，只能将此壶作废处理。
注：目前市场上此类电热水壶在结构上有两类，一类是烧水开关在把手上部，一类是在下部。相比较而然，在把手下部的这类水壶，其开关则不宜受到水及水蒸气的侵蚀。
