调速型吸尘器电路原理分析

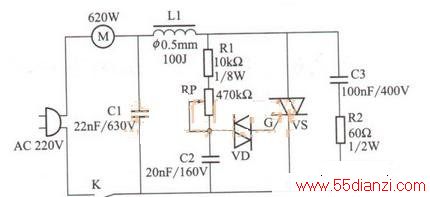

　　该电路由电机M、电感L1、双向晶闸管VS、双向触发二极管VD、电位器RP、开关K等构成。

　　　
　　接通电源开关K后，220V市电电压通过电机M的绕组加到C1两端，经C1、 L1滤波后，不仅通过R1、 RP和C2产生触发电压，而且加到双向晶闸管VS的T1极。调整RP使RP、 R1、 C2构成的充电回路开始工作，为C2充电。当C2的充电电压达到双向触发二极管VD的转折电压后，VD导通，为VS的控制极提供触发电压，使VS导通，接通M的供电回路，M开始旋转。
　　
　　调整RP改变C2的充电速度后，可改变VS的导通角大小，也就改变电机M供电电压的大小。电机M两端电压增大后，电机旋转速度加快，反之相反。这样，通过调整RP就可以改变电机转速。
　　
　　【提示】由于电机属于感性负载，所以为了保证双向晶闸管VS等元件可靠地工作，该电路设置了L1、 C1和C3、 R2构成的保护电路。
