采用555时基电路制作的12V汽车转向闪光器

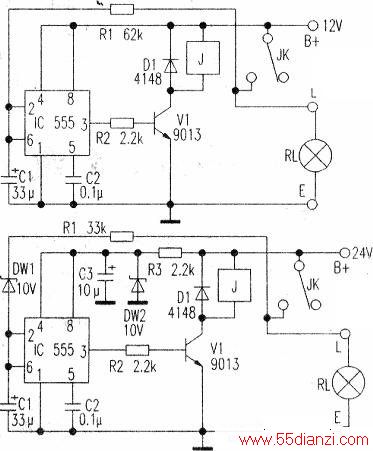

　　用555时基电路制作的12V汽车转向闪光器的电路如上图所示，其工作原理是：电源接通之初，555的输入端②脚处于低电位，输出端③脚处于高电位，三极管V1导通，继电器J吸合，常开触点JK闭合，转向灯接通电源发光。同时电源通过电阻Rl向电容C1充电，当C1电压上升到使555的⑥脚电压达电源电压的三分之二时，输出端③脚转变为低电平，V1截止，J失电，JK断开，转向灯熄灭。同时电容器C1通过电阻R1及负载RL放电，当C1两端的电压降低到电源电压的三分之一时，③脚又转变为高电平，电路开始下一周期的循环。
　　
　　这种闪光器性能稳定可靠，深受驾驶人员欢迎，但不能直接应用在24—28V的汽车电路中，因555时基电路的极限工作电压是18V，直接使用会使555电路烧坏。改进办法（如下图所示）是，增加由R3、DW1、C3等组成的限流稳压电路，再在C1充电电路中串联一只稳压管DW2，以防Cl充电电压过高。这样，该闪光器就可安全地应用在24—28V电路中。
