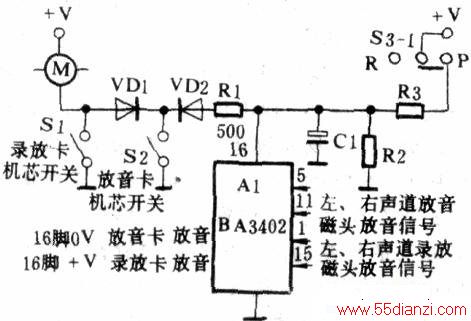

在许多双卡录放座中，两个卡采用双卡连体机芯。这种机芯有两套独立的机械装置，但双卡合用一只电机，此时的连续放音功能控制电路如下图所示。这一电路的功能是前面介绍的第一种连续放音功能。
电路中，M是两卡共用的电机，S1是录放卡机芯开关，S2是放音卡机芯开关，S3一1是录放开关中的一个刀组，A1是放音前置放大器集成电路。
1．工作原理A1(BA3402)是四输入端双声道集成电路前置放大器电路，它的16脚是用来控制两卡磁头放音信号输入的。当16脚为低电位时．5和11脚为有效输入引脚，输入放音卡放音磁头拾取的放音信号，当16脚为高电位时，1和15脚为有效输入引脚，输入录放卡录放磁头拾取的放音信号。
放音卡放音的工作原理是：按下放音卡的放音键后，机芯开关02接通，电机M的地线经VD1和S2接地，电机转动。
同时，直流电压+V经S3-1、R3、R2和Rl加到VD2的正极，使之导通。由于电阻Rl的阻值很小，所以Al的16脚电压很低（低电位），使5和11脚为有效输入引脚，机器进入放音卡放音状态。
录放卡放音的工作原理是：按下录放卡放音键后，Sl接通，电机M的地线接地，电机转动。此时，由于开关S2是断开的，+V加到VD1的负极而使之截止，Al的16脚为高电位，使1和15脚为有效输入引脚，机器进入录放卡放音状态。
机器连续放音控制电路的工作原理是，机器进入连续放音时放音卡具有优先放音权。先按下录放卡的放音暂停键，再接下录放卡的放音键，录放卡处于放音等待状态，然后按下放音卡放音键，此时两卡的机芯开关s1和s2均接通了。电机M因其地线由Sl接地而转动，因S2接通Al的16脚为低电，位，使A1输入放音卡的左、右声道放音信号，机器工作在放音卡放音状态。
在放音卡放音完毕，磁带走到头后，自停机构动作，释放放音卡的放音键，使S2断开，导致Al的16脚变成了高电位，使Al输入录放卡的左、右声道放音信号。在放音卡放音键释放的同时，录放卡的放音暂停键在有关机构的控制下也释放，但放音键仍然在按下位置，所以Sl仍然是接通的，电机仍然在转动，机器进入录放卡放音工作状态，从而完成了从放音卡转换到录放卡放音的控制。当录放卡放音完毕时，自停机构动作，释放录放卡的放音键，录放卡停止放音。
若在录放卡放音过程中，再按F放音卡的放音键．由于S2接通使Al的16脚变成了低电位，机器又重新进入放音卡的放音工作状态，此时尽管录放卡中的磁带仍然在走动但无声，这就是放音卡的优先放音权。在采用单电机的双卡录音机中，都有这种放音卡优先权。
2．故障检修下面分几种情况介绍对这种电路的故障检修方法。
(1)当放音卡出现放音无声故障时，若电机不转动，主要是查S2接触是否良好和VD1是否开路。在电机转动正常后，主要查Al的16脚是否是低电位，不是低电位时查VD2和R1是否开路．若16脚电压正常则与该控制电路无关。
(2)当录放卡放音无声时，若电机不转动，则要杏Sl接触是否良好。然后，测量Al的16脚是否有电压，没有电压时主要查S3-1接触是否良好、R3是否开路和Cl是否击穿或严重橱电，均正常时查S2是否处于接通状态。
(3)当放音卡放音和录放卡放音均正常时，连续放音出现故障与控制电路就没有关系了，而是与机芯有关。例如放音卡不能自动停机，造成S2不能断开，使连续放音时录放音放音出现无声故障。
