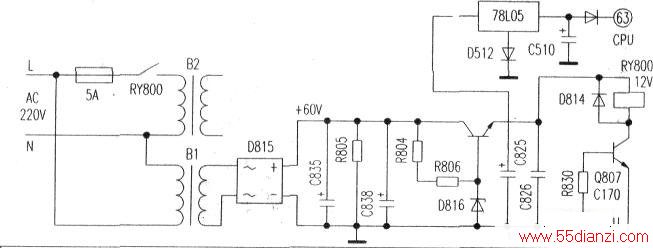

实测出雅马哈RX-V320功放的交流开机与保护电路如下图所示。
工作原理分析如下：RX-V320有一块交流开机控制电路板，开机信号来自CPU板。外接220V电压直接进八小变压器81的一次侧，变压器二次侧输出48V.电压，经D815方桥整流，电容C835、C838滤波后，获得+60V直流电压，通过三极管Q808稳压后，输出+12V直流电压。这个直流+12V电压供交流开机电路和CPU电路用电。
交流开机继电器RYSOO由三极管0807控制，三极管Q807由CPU(XY170BD)控制，CPU（46）脚输出控制继电器RY800信号。RYBOO线圈电压为12V，控制工作继电器B2。
RX-V320功放保护电路如右图所示。保护电路元件安装在功放电路板上，保护信号通过电脑板与功放板的排线进行连接。主要有5个声道功放电路末级电流放大管过电流保护。每个声道有一个过电流触发三极管，取样信号为末级管（NPN管）的发射极电阻电压值。当末级管电流增大时，NPN管发射极电阻压降增大。当电压超过1V时，过电流取样触发三极管就会饱和导通。触发三极管饱和导通时，0223饱和导通，排线⑤脚引入+58v高电压，到CPU板的保护电路。具体动作过程如下：
Q211组末级功放管过流时，三极管Q227饱和导通，0218组来级功放管过流时，三极管Q231饱和导通．Q220组末级功放管过流时，三极管Q228饱和导通：
Q222组末级功放管过流时，三极管Q230饱和导通：
Q224组未级功放管过流时，三极管Q231饱和导通。只要上述保护触发三极管中任何一只饱和导通，即会使三极管0223饱和导通，最后使CB805的5号线电压为+58VOCPU板发出保护信号，使CPU的46脚输出电压为+2V，交流开机继电器控制三极管Q807由导通变为截止，继电器RY800释放，功放工作变压器断电。
