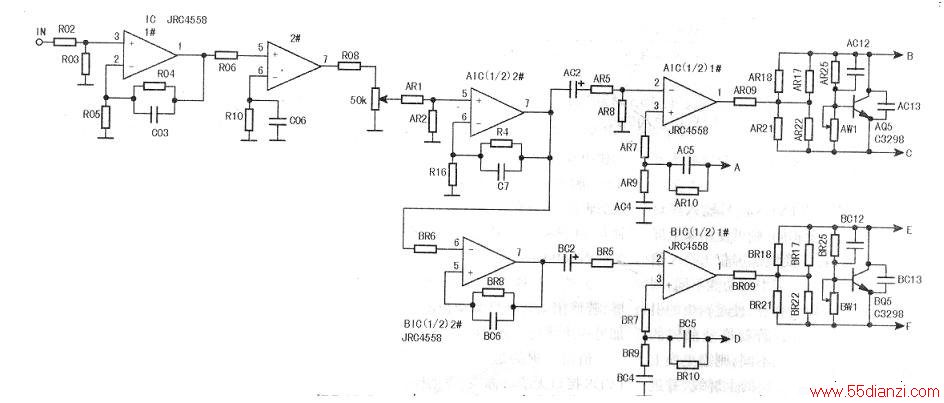

索克CH-1200专业功放音量电位器调节后的信号输入到AIC双运算放大器JRC4558的2#的正相输入端⑤脚，如下图所示。放大倍数为(1+R4/R16)。放大器2#输出的信号分2路输出：一路送人正桥功放电路进行放大；另一路经倒相放大后，送人负桥功放电路进行放大。正桥与负桥音频信号相位相差1800。
【提示】如果桥接式功放正桥和负桥输入同相音频信号，那么，正桥输出端与负桥输出端的电压差为零，音箱中就没有电流流过。正桥与负桥输入的信号相位应相反，且要求两个放大电路的输出电压幅度尽可能相等。若正桥与负桥输出相位相反．但幅度不一样，通过音箱的音频信号就会失真。
桥接式功放负桥比正桥多一个倒相电路，实际上正桥输出比负桥输出的信号要超前于一个运算放大器的时间，只是我们的耳朵听不出这个传输时差而已。
送往正桥的信号经放大器AIC(1#)反相放大后，输入到后级电路。送往负桥的信号经放大器BIC(2#)反相放大，再经BIC(1#)反相放大，然后才送人后级放大电路。
由此可知，正桥后级电路输入的是负极性信号；负桥后级电路输入的是正极性信号。放大器BIC(2#)是电压跟随器，放大倍数为1。
前置放大电路的维修：如果功放输出没有声音，不仅涉及到前置放大电路，也可能涉及正桥与负桥后级放大电路。有一个桥的放大电路不工作，那么音箱就没有电流流过。修理桥接式功放，修好一个桥后，如何试机呢？可把音箱接于末级输出端与主电源地之间。修到两个桥均能出声并工作正常后，再把音箱接到正桥与负桥的输出端。
检修该功放的前置放大电路，主要是测试IC、AIC、BIC这3块双运放集成电路（型号均为JRC4558D）。该机前置放大电路正常工作时，各正、反相输入端的电压为OV。输出端只有AIC和BIC的1#放大器的输出脚①脚有1.1V左右电压。这个电压正桥是由+75V通过电阻AR17、AR18与AR21、AR22产生的分压。负桥是由+75V通过电阻BR17、BR18与BR21、BR22产生的分压。3块运算放大器的+21V供电通过稳压二极管对+75V降压后获得的。+12V稳压电路元件安装在负桥电路板上。若运放块的输入脚出现()．1V以上电压，一般表明该运放损坏。
