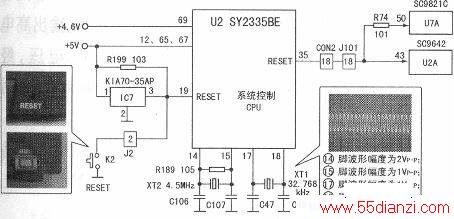

要使KY-5136车载CD机微处理器进入正常的工作状态，首先要保证该芯片正常工作的三个基本条件，即供电、复位、时钟信号正常。基本工作条件电路如下图所示。
(1)微处理器的供电电路
微处理器采用+4.6V和+5V双电源供电模式，U2的69脚为记忆电源端，需加上+4.6V不断电的电压。该脚一旦断电，原来存储的电台频率等信息将会丢失，收音时需要重新搜索电台，12、65、67脚为+5V电源端，该电压由电源电路中的+5V稳压器(IC6)提供，此电压受汽车点火钥匙控制，只有点火钥匙转在ACC位时才有该电压。
(2)复位电路
复位电路主要由IC7、R199、K2等组成。IC7是专用复位集成电路，型号是KIA70 -35AP，其外形和小功耗塑封三极管一模一样。K2是面板上的复位(RESET)开关，用于播放器死机时按压一次后重新启动机器（此开关在面板上没有设按键，而是在面板右下角处开有一个小孔，旁边有“RESET”字样，可用针状物伸入该小孔按压该开关）。
在接通电源的瞬间，电源电路中+5V稳压器IC6输出+5V工作电压给系统控制电路，同时加到复位集成电路IC7的①脚，产生的复位脉冲送给U2的19脚进行清零复位，之后，再从35脚输出复位脉冲数送到CD机芯电路中的光盘电子防震控制器U7A的50脚和数字信号处理／伺服信号处理器U2A的43脚进行清零复位，然后整机进入初始化。
(3)时钟电路
XT2( 4.5MHz晶振)、C106、C107、R189与U2内的振荡电路产生4.5MHz时钟信号，用于整机系统控制。
XT1（32.768kHz晶振）、C47、C49与U2内的振荡电路产生32.768kHz时钟信号，并经内部分频器分频后产生数字调谐系统(DTS)所需的基准频率时钟信号。
【维修提示】检查不能开机、工作混乱等故障时，应首先检查微处理器的基本工作条件电路。
