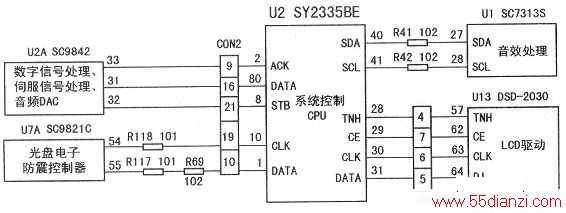

KING YOO牌KY-5136车载CD机微处理器与CD机芯电路、音质处理器SC7313S、显示驱动集成电路DSD-2030之间均采用数据总线控制方式。这些电路均属于数字电路，数字电路间的数据传递是在复位清零后，依靠各种时钟信号进行通讯，其数据通讯电路如下图所示。
U2的28～30脚与U13的57、62～64脚构成的总线，用于传输串行显示数据；40、41脚分别与U1的27、28脚相连，构成I2C总线的SDA线和SCL线。通过I2C总线，微处理器对音质处理器进行相应控制，可以完成音量大小、高低音、立体声平衡、响度等控制；2、8、80脚与U2A的33、32、31脚构成的总线，用于控制机芯电路；1、10脚与U7A的55、54脚构成数据传输电路，用于控制ESP电子抗震电路。
