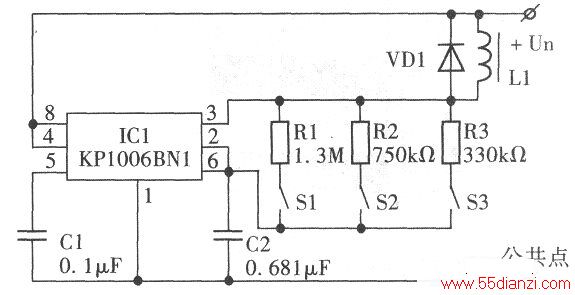

此款电磁场治疗仪的方案如下图所示。它的核心部分包括一只集成电路——定时器KP10006BN1。定时器用于产生所需频率的脉冲信号。电源电压取5~16V，所产生的脉冲信号，其重复周期对电源电压造成不稳定性为0.01%。定时器是按照双极性工艺制造的，其功率输出极可输出电流200mA。
电路工作过程如下：起始状态，电容器C2充电。充电是经过电阻R1、R2、R3进行的。电容器C2上的电压是指数式上升的，直至接近于电源电压。当充电电压达到电源电压的70%时，集成电路中的晶体管受到激励，使触发器产生翻转，因此它的③脚产生低电平电压。此时，电容器C2通过R1、R2及R3开始放电，使电压减小到电源电压的30%时，在这一瞬间，触发器返回到初始状态，在③脚建立高电平。在输出端上的脉冲宽度t1和脉冲间隔t2大约为t1=t2=0.69RC2，即占空比等于1。其中R为所连接电阻的总和。
借助转换开关S1、S2和S3，可以得到7种脉冲信号额定频率值，如下表所列。当对电磁场的频率要求比较精确时，电阻R1、R2、R3可由两只电阻串联来代替。
本仪器可用5V、9V和15V三种电源，取决于治疗需要的磁场强度，对应的消耗电流为15mA、30mA、50mA。
