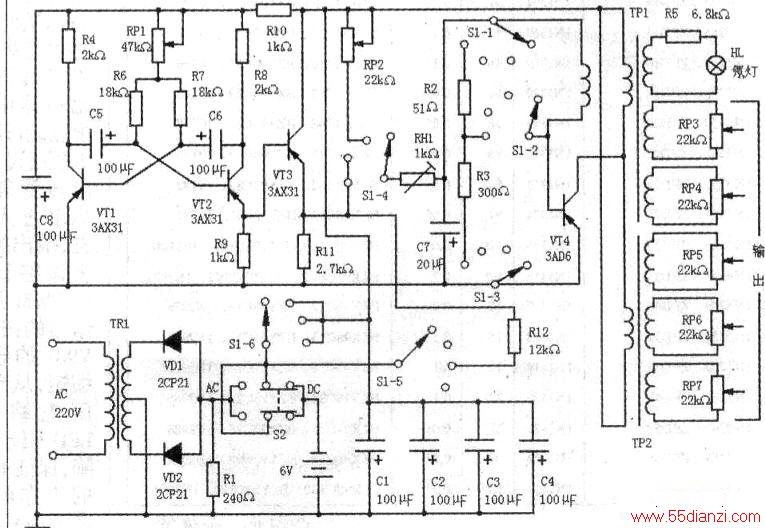

这种仪器所采用的电路结构和元器件，均为典型的晶体管电路和常规的电子元器件，成本较低，经久耐用。上图为该仪器的原理方框图：下图为电路原理图。
该仪器的脉冲波形主振电路，由低频大功率三极管VT4、脉冲变压器TP1和TP2，以及电位器RP2、变阻器(微调电阻)RH1、电容C7等组成间歇振荡器，输出连续波。
方波脉冲发生器电路是由三极管VT1和VT2、电阻R4、R6、R7、R8，以及电位器RP1、电容器c5和C6组成的多谐振荡器产生方波脉冲信号，传送给控制电路。R10、c8组成RC型退耦电路。
控制电路是由三极管VT3、电阻R9、R11等组成射极跟随器，多谐振荡器产生的方波脉冲在R9上产生电压信号，被VT3拾取并进行电流放大，它将输入的方波电压转而控制了脉冲波形主振部分的输出波形。
供电电路由选择开关进行交流供电和直流供电之间的切换。直流供电方式系采用4节1号干电池供电；交流供电方式系采用整流变压器TR1将220V的市电降压，变换为大约AC7.5V，再由整流二极管VD1、VD2组成的全波整流电路进行整流，最后由电咀R1、电容器C1、C2、C3、C4进行滤波，输出大约为一6V的直流电压，整机提供工作电源。
指示灯HL为氖灯，用以显示信号输出状况。电位器RP3、RP4、RP5、RP6和RP7分别为5路电疗脉冲的输出强度调节机构。
(l)欲取出机芯修理，就必须拆下面板上的旋钮，该仪器的旋钮结构比较特殊，不知其要领的话，容易造成损坏。下图为旋钮结构及拆卸示意图，拆卸旋钮的方法如下：旋钮顶尖部位有一个白色盖帽，该盏帽与旋钮本体之间的配合较紧，可用钳子将盖帽拔掉，再用小型一字型改锥伸进旋钮深部，旋下电位器轴柄上的固定螺钉，即可卸下旋钮。
旋下后盖螺钉，打开底盖，取出电池，旋下固定底板的螺钉以及中间支柱螺丝，即可翻开底板，进行检查修理。
如果需要更换或检修电位器RP3、RP4、RP5、RP6和RP7．则翻开底板后就可以看到电位器专用固定板，拆下固定板两端的螺丝，即可翻开底板进行检修。
(2)该仪器的晶体三极管全部采用锗管，其优点是饱和电阻小（因为VTl~VT4均工作在脉冲状态下），工作效率较高。但是，锗管的温度特性差，穿透电流大，工作稳定性不佳，曾发现有的管子损坏现象，只要用同型号或相近参数的管子换上去印可，一般不需要进行调整。要想获得较为理想的脉冲波形并提高工作的稳定性，可将VTl~VT4更换为硅管，最好是硅开关管。
