六合LK-F多功能保健治疗仪电路原理分析

　　六合LK-F多功能治疗仪特点是：①采用单片微处理器控制，产品性能稳定。②六种脉冲调制波形及六种波形的自动定时切换由内部程序设定。③设有15分钟、20分钟、25分钟三档定时控制，定时结束自动切断输出。④电疗强度、热疗强度输出采用无级调节。⑤电疗强度和热疗强度由相应的LED发光管指示，电疗强度指示灯的闪动模拟六种脉冲调制波形的状态。
　　
　　一、电路原理
　　

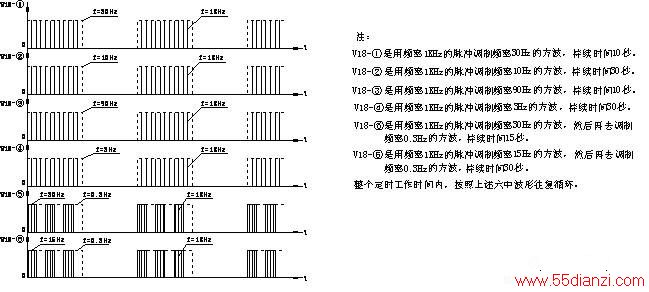

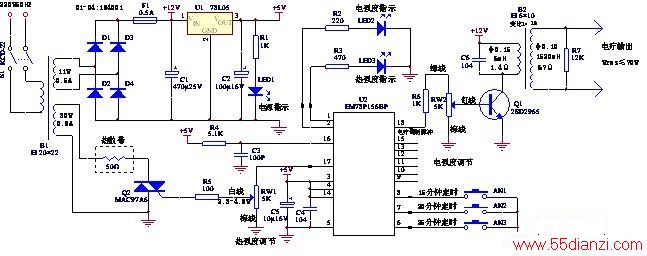

　　电原理图见上图，六种脉冲调制波形见下图。
　　
　　整个电路由电源、电疗、热疗、定时控制四部分组成。
　　
　　1、电源部分
　　
　　由电源开关S1、电源变压器B1、二极管D1~D4、U1(78L05)等元件组成。变压器B1次级输出11V电压，经D1~D4整流、C1滤波，得到+12V电压给电疗输出级供电。12V电压经三端稳压器U1(78L05)，得到+5V稳定电压给微处理器供电。LED1用作电源指示。
　　
　　2、电疗部分
　　
　　由微处理器U2(EM78P156BP)、脉冲升压输出变压器B2、三极管Q1、脉冲幅度调节电位器RW2、电疗状态指示灯LED2等元件组成。微处理器18脚送出调制脉冲，经Q1放大、B2升压，从B2的次级输出有效值不大于70V的电疗脉冲。六种脉冲调制波形按内部程序设定，从18脚顺序、循环送出。循环过程是：波形①10S→波形②30S→波形③10S→波形④30S→波形⑤15S→波形⑥30S→
　　
　　↑
　　
　　LED2用作电疗状态指示，其闪动模拟脉冲调制波形的状态。RW2用于调节输出电疗脉冲的幅度。
　　
　　3、热疗部分
　　
　　由双向可控硅Q2、热强度调节电位器RW1、热疗指示灯LED3等元件组成。变压器B1次级输出30V电压给热疗电阻丝供电。微处理器17脚送出热疗控制信号，调节RW1来改变双向可控硅Q2的导通角，实现热强度调节。
　　
　　4、定时控制部分
　　
　　由AN1~AN3组成。设有15分钟、20分钟、25分钟三档定时控制，按动AN1设定15分钟定时，按动AN2设定20分钟定时，按动AN3设定25分钟定时。定时时间由最先按动的按钮决定。例如，先按动AN1,设定15分钟定时，后又按动AN2，设定20分钟定时，则按定时15分钟运行。定时启动后，微处理器18脚送出电疗调制脉冲，17脚送出高电平热疗控制信号，热疗、电疗投入运行。此时，电疗状态指示灯LED2、热疗指示灯LED3点亮。定时结束时，17脚、18脚都变为低电平，切断电疗和热疗输出。此时，电疗状态指示灯LED2、热疗指示灯LED3都熄灭。
　　
　　二、维修
　　
　　1、按下电源开关S1后，电源指示灯LED1不亮。启动定时后，电疗状态指示灯LED2、热疗指示灯LED3也不亮：这种情况一般是电源变压器B1损坏，应进一步检查造成B1损坏的原因。
　　
　　2、电疗状态指示灯LED2闪动正常，但无电疗脉冲输出：此时应检查Q1、B2、RW2及电极输出线。
　　
　　3、热疗指示灯LED3亮，但热敷带并不热：此时应检查Q2、RW1、热疗输出线及热敷带电阻丝。
　　
　　4、热敷带一直很热，温度不可调：双向可控硅Q2击穿。
　　
　　5、电源正常，但微处理器18脚送不出电疗调制脉冲或17脚送不出高电平热疗控制信号：微处理器U1损坏，此时只能送回生产厂家维修，因为程序固化在微处理器内部。
