SQ-04睫毛治疗美容仪工作原理

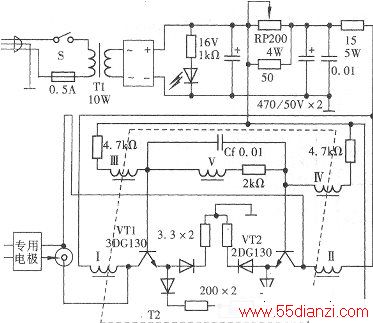

　　SQ-04双极高频电凝器电路如下图所示。T2为环形磁芯脉冲变压器，I~V为其上五个绕组。RP为输出功率调节电位器。工作原理类似于多谐振荡器，经Cf及Ⅲ—V的反馈作用，VT1、VT2交替饱和导通与截止，产生约1500kHz的高频振荡，由各自的集电极输出，使手术者刺中的睫毛根蛋白凝固，以纠正倒睫症等。
　　
　　该仪器常见故障为输出功率下降。可在输出端串接一个lk\Q电阻和100mA交流电流表后测出用以对比的最大值后检修。常见原因为Cf容量下降；VT1、VT2高频性能变差或磁芯损耗增大。
