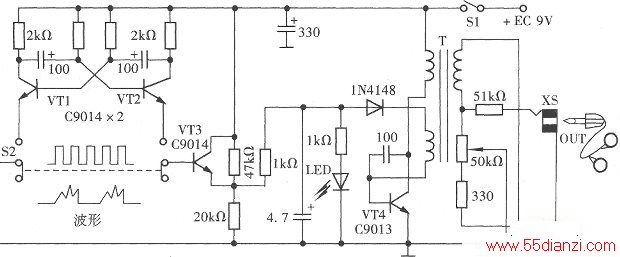

电路原理如下:接通S1、S2,置于如下图所示的位置,VT4及外围元件与T组成的振荡电路产生低频脉冲尖峰波,刺激肌肉作相应的运动。拨动S2使VT2接通,VT2及外围元件组成的电路产生等幅方波,改变运动方式。其中,S1为50kΩ可调电位器一体开关,S2为双刀波形转换开关,XS为电子健胸器的输出插座,LED为工作指示灯。
